IMPORTANT : afin de pouvoir différencier les deux vitres, la vitre électrochrome est munie d'une bordure plastique.
DEPOSE DE LA VITRE STANDARD
Protéger la bordure supérieure du rétroviseur (ruban de masquage).

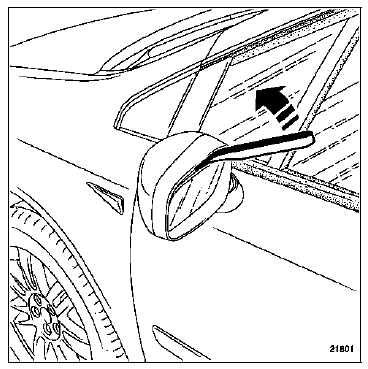

A l'aide de l'outil (Car. 1363) ; exercer un effort de bras de levier (comme indiqué ci-dessus) ; déclipper la vitre.
Débrancher les cosses d'alimentation.
DEPOSE DE LA VITRE ELECTROCHROME
NOTA : la dépose de la vitre électrochrome nécessite de déposer la coquille et le jonc du rétroviseur.

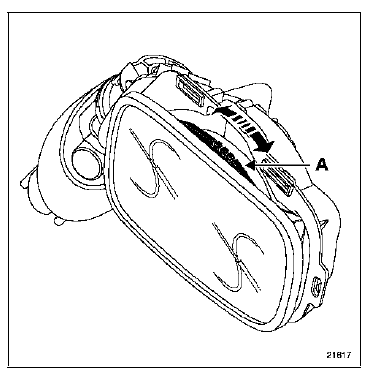

A l'aide d'un tournevis plat pousser dans le sens inverse d'une aiguille d'une montre jusqu'à débloquer la baïonnette (A) (la méthode reste identique côté gauche et côté droit).
Capteur de hauteur arrière
DEPOSE
Déposer :
la barre acoustique fixée par les vis (A),
le collier d'échappement (B),
le tirant fixant les tuyaux de carburant (vis C),
l'écran thermique fixation arrière (vis D) et fixation
centrale (agrafes E),
le capteur de hauteur ...
Outillage spécialisé
OUTIL : Sus. 1656 Outil de compression de ressort
Cet outil doit être utilisé lors de la dépose des
éléments suivants :
train arrière complet,
porte-fusée,
bras longitudinal,
bras supérieur,
bras inférieur,
bras vertical,
...
Moteur F4R
BOITIER PAPILLON MOTORISE
Le boîtier papillon motorisé permet d'assurer les fonctions de régulation de
ralenti et de modulation du remplissage
en air du moteur. Il est composé d'un moteur électrique et de deux
potentiomètres de position de papillon.
...
