Revue technique Renault Vel Satis: Garnitures d'assises

Revue technique Renault Vel Satis / Garnissage et sellerie / Garnissage de sieges arriere / Garnitures d'assises

DEPOSE

Déposer l'assise complète (chapitre 76A.A).

Garniture d'assise 1/3

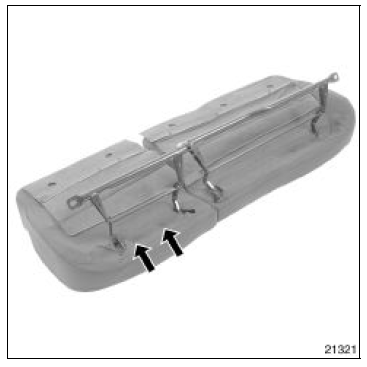

Déposer les deux clips et déclipper la garniture.

Déposer les deux clips et déclipper la garniture.

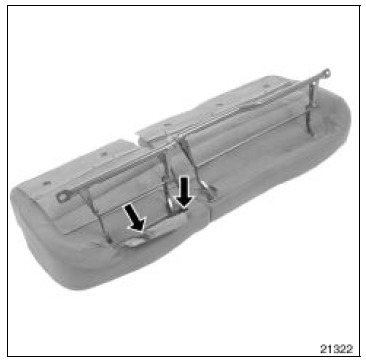

Ouvrir les deux fermetures à glissière.

Ouvrir les deux fermetures à glissière.

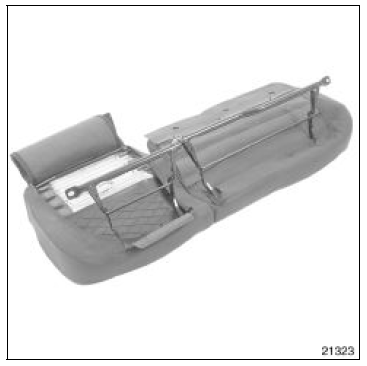

Dégager l'ensemble "garniture-mousse" de l'armature.

Dégager l'ensemble "garniture-mousse" de l'armature.

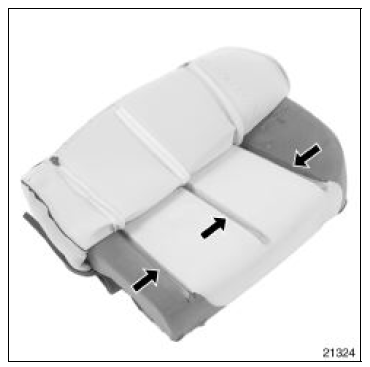

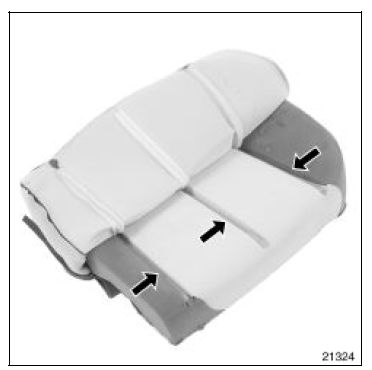

ATTENTION : lors de la séparation "garnituremousse",

ATTENTION : lors de la séparation "garnituremousse", maintenir les bandes de velcro.

NOTA : le déshabillage de l'assise 2/3 reste identique à l'assise 1/3.

REPOSE

Particularités de la repose de la garniture sur la mousse

  1. Aligner la partie arrière de la garniture avec le bord de la mousse.
  2. Agrafer les velcros latéraux (partie arrière).
  3. Coiffer la garniture en partie avant et latérale (en maintenant la partie arrière afin de tendre la garniture).
  4. Agrafer le velcro central.

NOTA : les fermetures à glissière se ferment à l'aide de l'outil (Car. 1558), (voir généralité, chapitre 05B).

Avant la repose du garnissage, vérifier le bon collage

Avant la repose du garnissage, vérifier le bon collage des bandes de velcro.

Procéder dans le sens inverse de la dépose.
