Revue technique Renault Vel Satis: Garniture de dossier

Revue technique Renault Vel Satis / Garnissage et sellerie / Garnissage de sieges arriere / Garniture de dossier

DEPOSE

NOTA : le dégarnissage du dossier 1/3 reste identique au dossier 2/3.

Déposer le dossier complet (chapitre 76A.B).

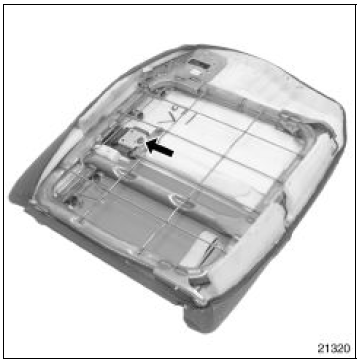

Ouvrir partiellement la fermeture à glissière de la

Ouvrir partiellement la fermeture à glissière de la garniture 1/3.

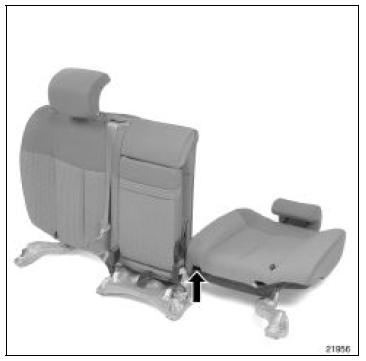

Déposer la fixation des deux dossiers.

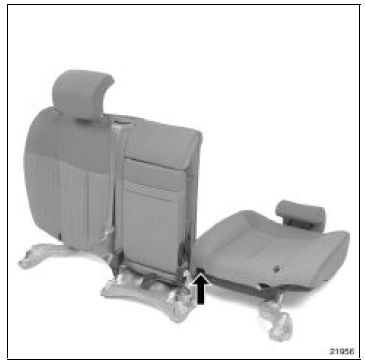

Séparer le dossier 1/3 du dossier 2/3.

Déposer :

Déposer :

  • le cache du verrou,
  • la fixation et le support latéral de dossier,
  • la fixation et la pénoncule de ceinture,
  • l'anneau d'arrimage.

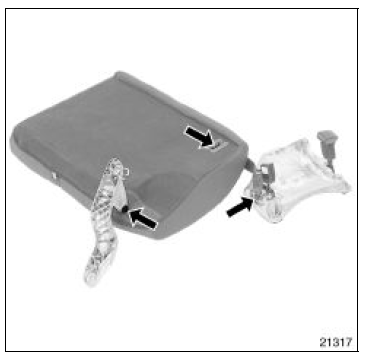

Déposer les deux rivets.

Déposer les deux rivets.

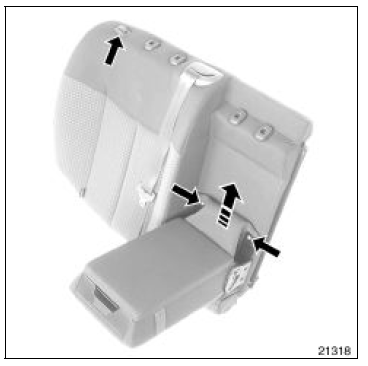

Dégager l'accoudoir.

Déclipper le cache du bouton de déverrouillage de dossier.

Déposer les fixations de la bande latérale.

Ouvrir la fermeture à glissière.

Ouvrir la fermeture à glissière.

Dégager partiellement la garniture.

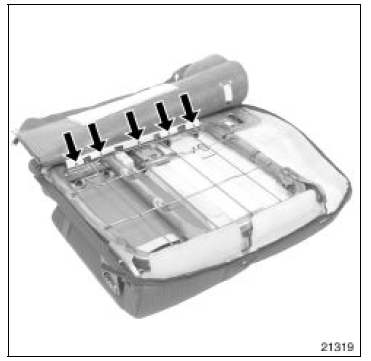

Couper les cinq agrafes sur la bande de retenue.

Déclipper les guides appui-tête (par l'intérieur).

Déposer la fixation de l'enrouleur.

Déposer la fixation de l'enrouleur.

Dégager partiellement l'enrouleur.

Déclipper le cache de ceinture (en appuyant sur les deux linguets, par l'intérieur du dossier).

Déposer l'ensemble "garniture-mousse".

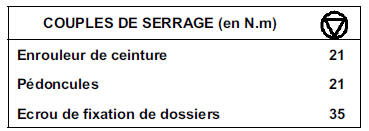

PARTICULARITES DE LA REPOSE

NOTA : les fermetures à glissière se ferment à l'aide de l'outil (Car. 1558), (voir généralité chapitre 05B).

ATTENTION : fermer les fermetures à glissière avant d'assembler les deux dossiers.

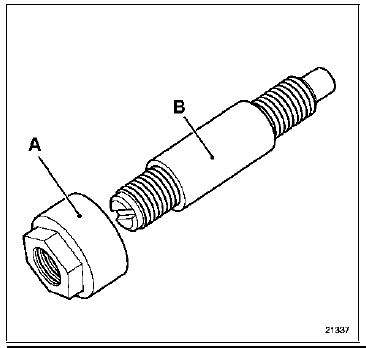

Avant l'assemblage des dossiers, dégager l'écrou (A)

Avant l'assemblage des dossiers, dégager l'écrou (A) de l'axe (B).

A l'aide d'un tournevis plat, positionner l'axe (B) sur l'armature et desserrer 2/3.

Assembler l'ensemble des dossiers avec le support

Assembler l'ensemble des dossiers avec le support central.

Reposer l'écrou.
