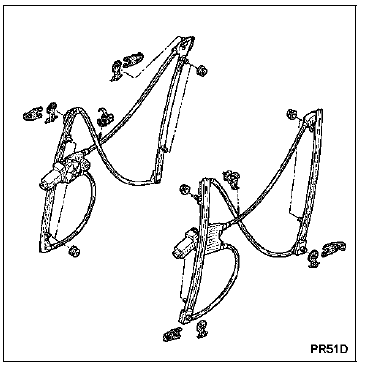

Revue technique Renault Vel Satis: Lève-vitre de porte avant

Revue technique Renault Vel Satis / Mécanismes et accessoires / Mecanismes d'ouvrants lateraux / Lève-vitre de porte avant

DEPOSE

DEPOSE

Déposer :

  • la garniture de porte (chapitre 72A.A),

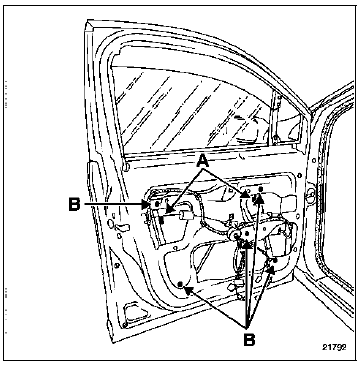

  • les deux agrafes de fixation de la vitre (A), dégager la vitre des axes de chariot d'entraînement du lèvevitre.

Positionner manuellement la vitre en position haute, bloquer celle-ci avec du ruban de masquage.

Déposer les vis (B) du mécanisme.

Débrancher le connecteur d'alimentation.

Débrancher le connecteur d'alimentation.

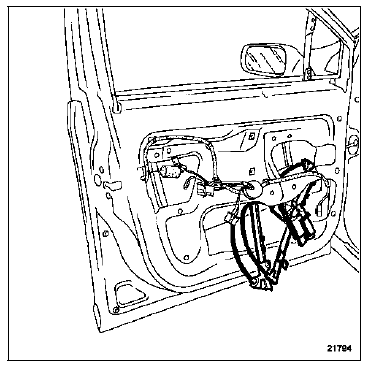

Dégager le lève-vitre par l'ajourage inférieur du caisson de porte.

REPOSE

Procéder dans le sens inverse de la dépose.

INITIALISATION DU MOTEUR DE LEVE-VITRE

Contact mis.

Fermer la vitre jusqu'à la butée haute (celle-ci monte par mouvements saccadés).

Maintenir l'interrupteur (2 secondes).

Descendre la vitre jusqu'à la butée basse, maintenir l'interrupteur (2 secondes).

Le moteur est initialisé.
