Revue technique Renault Vel Satis: Garnitures inférieures de siège avant

Revue technique Renault Vel Satis / Garnissage et sellerie / Accessoires de sieges / Garnitures inférieures de siège avant

DEPOSE

NOTA : lors de la dépose des garnitures inférieures, il sera nécessaire de prévoir une collection d'agrafes.

Déposer le siège complet (chapitre 75A.A) (respecter les règles de sécurité).

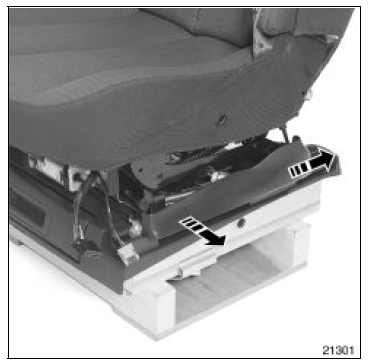

Déposer les deux fixations de garniture, dégrafer

Déposer les deux fixations de garniture, dégrafer celle-ci en partie arrière et la dégager vers l'avant du véhicule.

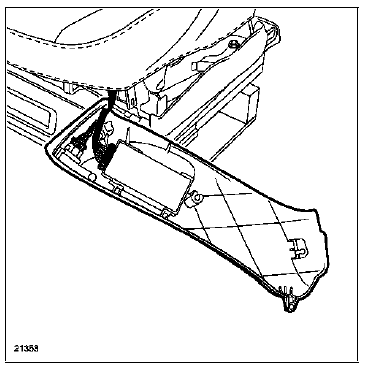

Dégager les deux connecteurs et retirer la garniture.

Dégager les deux connecteurs et retirer la garniture.

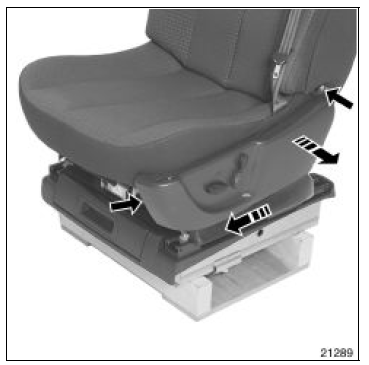

Déclipper la garniture en partie avant.

Déclipper la garniture en partie avant.

Dégager la garniture vers l'arrière.

PARTICULARITE DU SIEGE MANUEL

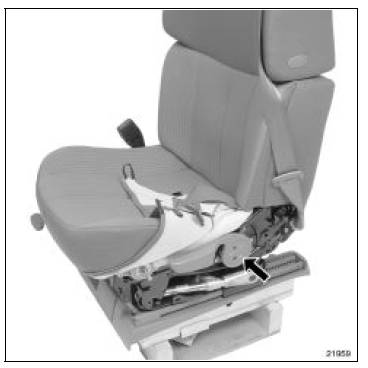

Déclipper la molette du réglage d'assise.

Déclipper la molette du réglage d'assise.

La dépose de la garniture reste identique au modèle

La dépose de la garniture reste identique au modèle électrique.

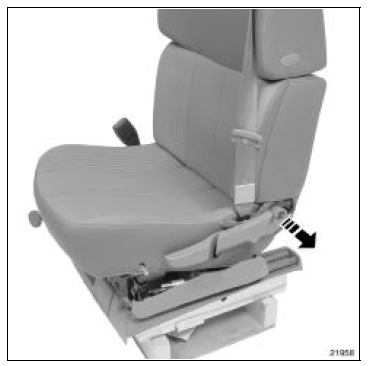

Déclipper la commande du moteur de réglage du

Déclipper la commande du moteur de réglage du dossier, déposer ou dégager le connecteur.

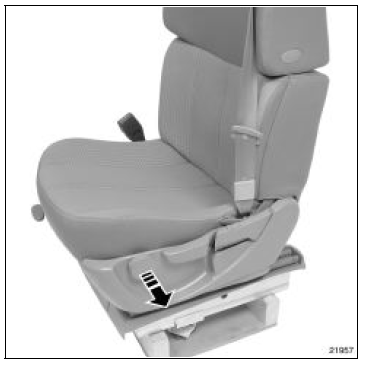

Dégager partiellement le garnissage d'assise.

Dégager partiellement le garnissage d'assise.

ATTENTION : lors de la dépose de la poignée de pompage, changer impérativement le mécanisme de réglage en hauteur du siège.
