Revue technique Renault Vel Satis: Contacteur de siège chauffant

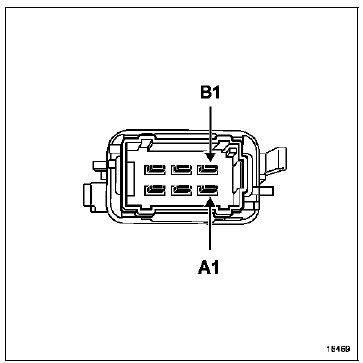

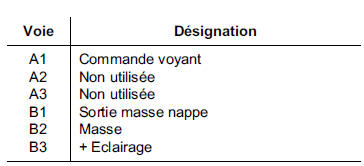

BRANCHEMENT
FONCTIONNEMENT

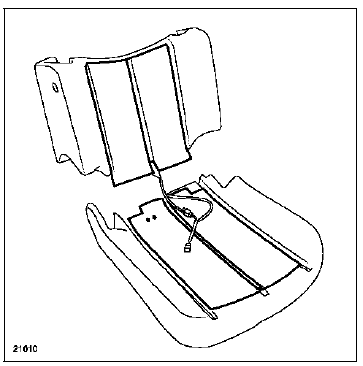

CONTROLE DE LA NAPPE CHAUFFANTE
La résistance de la nappe chauffante (dossier + assise) est d'environ 2 Ω.
Il est possible d'accéder au connecteur de la nappe chauffante sans dégarnir le siège, en passant la main entre le dossier et l'assise.
NOTA : le témoin allumé au tableau de bord ne signifie pas que le système est actif.
En effet celui-ci est thermostaté et ne fonctionne que lorsque la température habitacle est inférieure à 12 C +- 4 C.
