DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Vidanger le circuit de refroidissement par la Durit inférieure du radiateur moteur.
Déposer :
NETTOYAGE
Il est très important de ne pas gratter les plans de joints.
Employer le produit Décapjoint pour dissoudre la partie du joint restant collée.
Il est conseillé de porter des gants pendant l'opération suivante : Appliquer le produit sur la partie à nettoyer, attendre environ une dizaine de minutes, puis l'enlever à l'aide d'une spatule en bois.
Ne pas laisser tomber de produit sur les peintures.

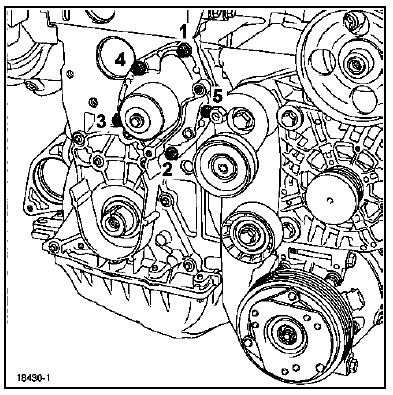

NOTA : mettre une goutte de Loctite FRENETANCH sur les vis (3) et (4).
Monter le joint neuf.

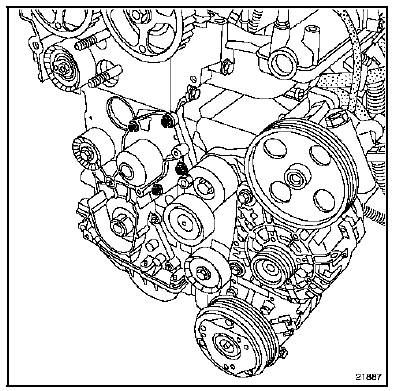

Présserrer jusqu'au contact les vis de fixation de la pompe à eau dans l'ordre préconisé ci-dessous, puis les serrer au couple de 0,9 daN.m avec le même ordre de serrage.
Reposer la courroie de distribution (respecter impérativement la méthode décrite dans le chapitre 11A "Courroie de distribution").
Effectuer le plein et la purge du circuit de refroidissement (voir chapitre 19A "Remplissagepurge").
Antenne
Les véhicules sont équipés d'une antenne spécifique à
la réception radio qui est située dans le hayon arrière.
Un amplificateur (1) est fixé sur le pavillon, derrière la
garniture.
L'amplificateur est alimenté :
...
Poulie de pompe
MOTEUR F4R
OUTILLAGE SPECIALISE INDISPENSABLE
Dir. 1083-01 Outil de repose de poulie
DEPOSE
Relever la cote par rapport au bout de l'axe. Extraire la
poulie.
Utiliser la presse avec un extracteur
REPOSE
Emmancher la poulie, outil Dir. 1083-01 jusqu'à
l'obtention de la cote rele ...
Ressort et amortisseur
OUTILLAGE SPECIALISE INDISPENSABLE
Sus. 578 Clé pour méplat de tête de fixation
d'amortisseur
MATERIEL INDISPENSABLE
Compresseur ressort
Outil de dépose de l'écrou de tige d'amortisseur
DEPOSE
Mettre en place les coupelles appropriées sur l'outil d ...
