GENERALITES
Le boîtier de préchauffage est un relais électronique constitué d'un circuit de puissance pour chaque bougie de préchauffage. Il est piloté par la voie B C3 du calculateur d'injection.
Il est situé derrière le pare-boue de la roue avant gauche.
DEPOSE
Débrancher la batterie.
Déposer :

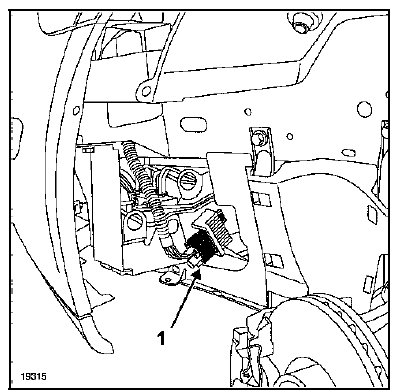

Débrancher le connecteur (1) du boîtier de prépostchauffage.
Déposer le boîtier de pré-postchauffage.
REPOSE
Procéder dans le sens inverse de la dépose.

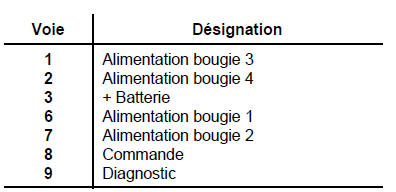

AFFECTATION DES VOIES DU BOITIER DE PRECHAUFFAGE
Unité de commande
L'unité de commande se situe au niveau du train
arrière, derrière le réservoir de carburant.
Les opérations qui suivent se font berceau en place.
DEPOSE
Débrancher la batterie.
Déposer :
les enjoliveurs arrière (selon é ...
Régulation et limitation de vitesse :Affectations des connecteurs
INTERRUPTEURS TROIS POSITIONS
CONTACTEURS DE VOLANT
A : touche "Reprendre" = 900 Ω environ
B : touche "O" : 0 Ω environ
C : touche "+" = 300 Ω environ
D : touche "-" = 100 Ω environ
NOTA :
Pour la dépose du contact ...
Diagnostic
POINTS DE PIGEAGE
Point G
Référence de départ pour le contrôle des points (A1) et
(B1).
Point A1
Référentiel caisse avant.
NOTA : Le point A2 peut éventuellement servir de
référence si le point A1 n'est pas jugé correct. ...
