Revue technique Renault Vel Satis: Moteur P9X
GENERALITES
Le boîtier de préchauffage comprend deux relais électroniques constitué chacun d'un circuit de puissance pour chaque bougie de préchauffage. Il est piloté par la voie A19 du calculateur d'injection. Chaque relais commande un banc de cylindres.
Il est situé derrière le pare-boue de la roue avant gauche.
DEPOSE
Débrancher la batterie.
Déposer :
- la roue avant gauche,
- le pare-boue.

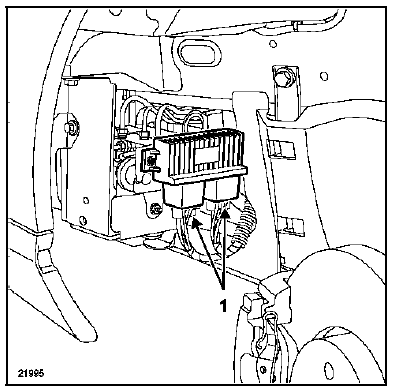

Débrancher les deux connecteurs (1) du boîtier de pré-postchauffage.
Déposer le boîtier de pré-postchauffage.
REPOSE
Procéder dans le sens inverse de la dépose.
AFFECTATION DES VOIES DU BOITIER DE PRE-POSTCHAUFFAGE

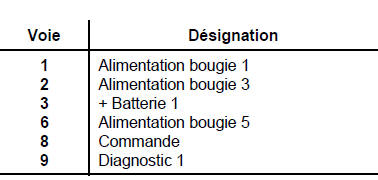

Connecteur gauche

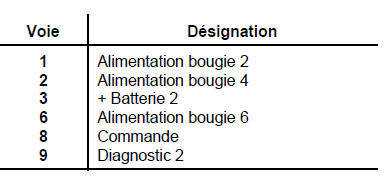

Connecteur droit
Moteur G9T
GENERALITES
Le boîtier de préchauffage est un relais électronique constitué d'un circuit
de puissance pour chaque bougie de
préchauffage. Il est piloté par ...
