DIRECTION A GAUCHE

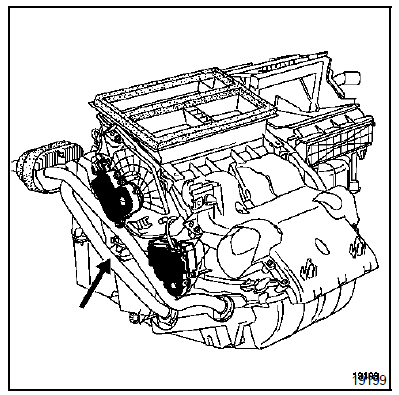

La sonde évaporateur a pour but d'infor mer de la température en sortie d'évaporateur.

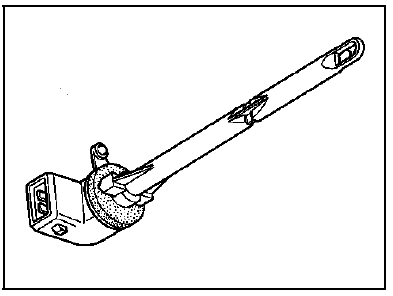

C'est une thermistance à coefficient de température négatif.
DEPOSE

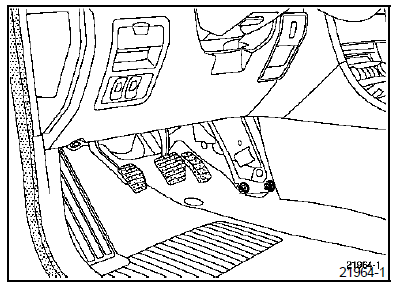

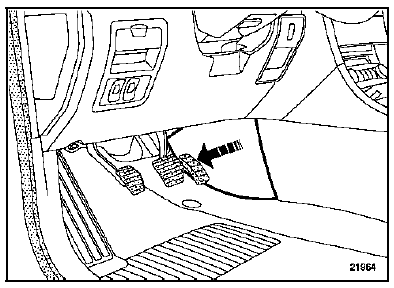

Déposer :
Débrancher la connectique.
Déposer la sonde en effectuant un quart de tour.
REPOSE
Procéder en sens inverse de la dépose.
La sonde évaporateur a pour but d'infor mer de la température en sortie d'évaporateur.

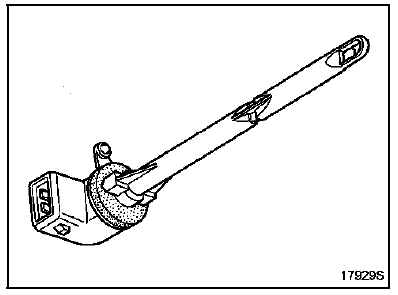

C'est une thermistance à coefficient de température négatif.
DEPOSE
Déposer l'habillage.
Débrancher la connectique.

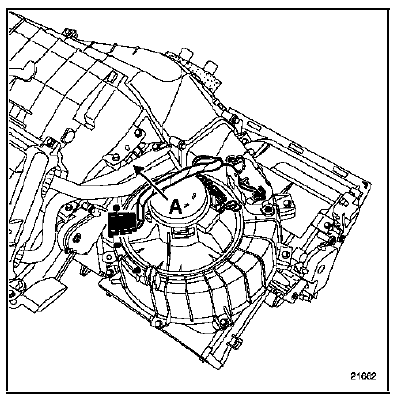

Déposer la sonde (emplacement A) en effectuant un quart de tour.
REPOSE
Procéder en sens inverse de la dépose.
Circuit d'alimentation en gazole
Moteur G9T
DESCRIPTIF
Le circuit se compose :
d'un ensemble d'alimentation pompe-jauge (1) (situé dans le réservoir de
carburant),
d'un filtre à carburant (2),
d'un régulateur haute pression (3) fixé sur la pompe,
d'une pompe haute pression (4),
d' ...
Capteur de pression des pneumatiques
Les capteurs effectuent régulièrement la mesure de la
pression interne des pneumatiques. Ils transmettent
leur code d'identification et l'information de pression
par ondes radiofréquence au récepteur.
Le capteur de pression est composé de :
une valve clas ...
Interprétation des paramètres
TENSION
D'ALIMENTATION CALCULATEUR
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé
Mettre le contact.
Vérifier la valeur de la tension + batterie.
VITESSE VEHICULE
CONSIGNES
Aucun défaut ne doit être présent ou mé ...
