Manuel du conducteur
DEPOSE

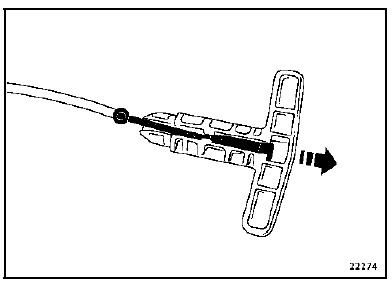

Tirer légèrement la poignée et le câble sur une longueur inférieure à deux centimètres.
Déposer la poignée.
Procéder en sens inverse de la dépose.
En cas de mauvaise manipulation (câble trop tiré), effectuer les opérations suivantes.

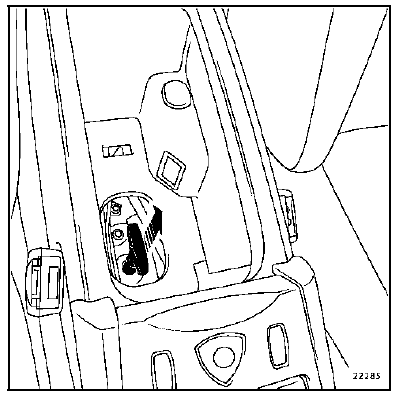

Contact mis, effectuer un desserrage du frein de parking. Procéder comme suit : tirer la palette ; pousser le bouton.
Le verrouillage du système de frein de parking automatique est sonore. Il dure quelques secondes et se finit par un claquement.
Le rattrapage de jeu est automatique.

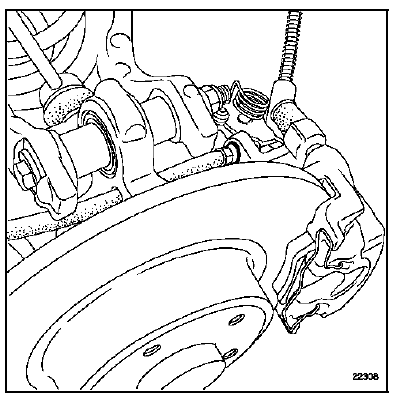

IMPORTANT : vérifier que les câbles de freins soient correctement emboîtés dans leurs logements.
IMPORTANT : à l'aide de l'outil de diagnostic, faire un contrôle complet et effacer le défaut généré.
Poulie de pompe
MOTEUR P9X
OUTILLAGE SPECIALISE INDISPENSABLE
Dir. 1083-01 Outil de repose de poulie
DEPOSE
Relever la cote par rapport au bout de l'axe. Extraire la
poulie.
Utiliser la presse avec un extracteur.
REPOSE
Emmancher la poulie, outil Dir. 1083-01 jusqu'en
butée sur l'arbre (graiss ...
Barres de toit
Chaque enjoliveur de pavillon est
équipé de deux trappes renfermant
les points de fixation des barres de
toit.
Chacune des trappes est fermée par
un volet pivotant 1.
Accès aux points de fixation
Faites pivoter vers le haut chaque
volet 1.
Charge admise ...
Feu de hayon
DEPOSE
Déposer la vis de fixation arrière (C).
Sortir le bloc et débrancher le connecteur.
Exemple pour le feu arrière gauche :
Pour avoir accès aux lampes, déclipper le portelampes
en pressant sur la languette (D).
BRANCHEMENT
Connecteur fe ...
