Revue technique Renault Vel Satis: Moteur de distribution

Revue technique Renault Vel Satis / Climatisation / Conditionnement d'air / Moteur de distribution

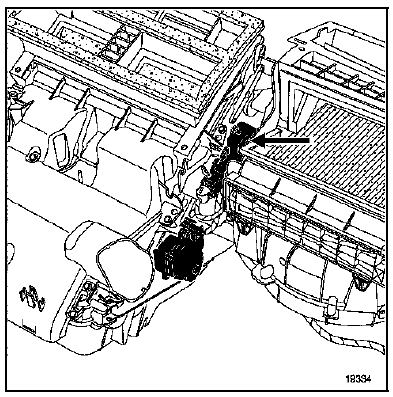

MOTEUR DE DISTRIBUTION DEGIVRAGE

Le moteur de distribution a pour effet de positionner le

Le moteur de distribution a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.

Le moteur de distribution est accessible après avoir déposé la poutre (voir "Méthode dépose de l'évaporateur").

DEPOSE

Débrancher la connectique.

Déposer :

  • les deux vis de fixation du moteur de distribution,
  • le moteur de distribution.

REPOSE

Procéder en sens inverse de la dépose.

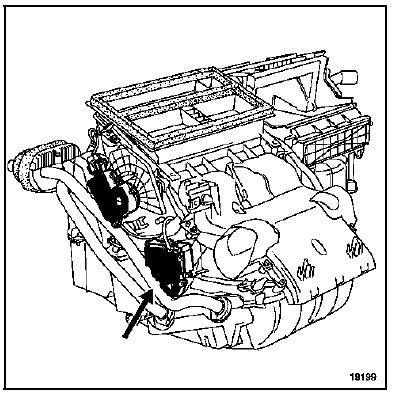

MOTEUR DE DISTRIBUTION AIR SOUFFLE BAS

Le moteur de distribution a pour effet de positionner le

Le moteur de distribution a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.

Le moteur de distribution d'air est accessible après avoir déposé la poutre (voir "Méthode dépose de l'évaporateur").

DEPOSE

Débrancher la connectique.

Déposer :

  • les deux vis de fixation du moteur de distribution d'air,
  • le moteur de distribution d'air.

REPOSE

Procéder en sens inverse de la dépose.

MOTEUR DE DISTRIBUTION DEGIVRAGE

Le moteur de distribution a pour effet de positionner le

Le moteur de distribution a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.

DEPOSE

Déposer :

  • le vide-poches (voir chapitre 62 : "Dépose Filtre à particules"),
  • le cache latéral côté gauche,

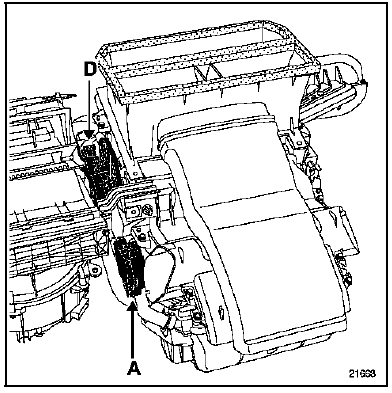

  • le moteur de mixage (A),

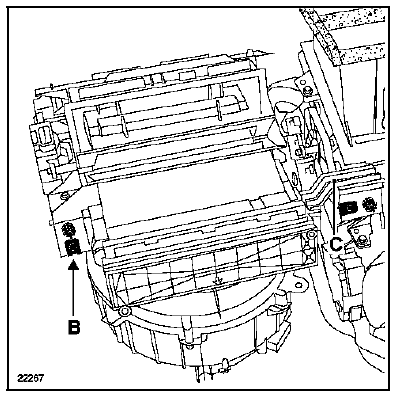

  • la vis (B) de la boîte à filtre sur la poutre de renfort,
  • la patte de renfort (C).

Ecarter légèrement la boîte à filtre vers l'arrière.

Déposer :

  • les deux vis de fixation du moteur de distribution,
  • le moteur (D) de distribution.

Débrancher la connectique.

REPOSE

Procéder en sens inverse de la dépose.

MOTEUR DE DISTRIBUTION AIR SOUFFLE BAS

Le moteur de distribution a pour effet de positionner le

Le moteur de distribution a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.

Cette opération s'effectue sans déposer la planche de bord.

DEPOSE

DEPOSE

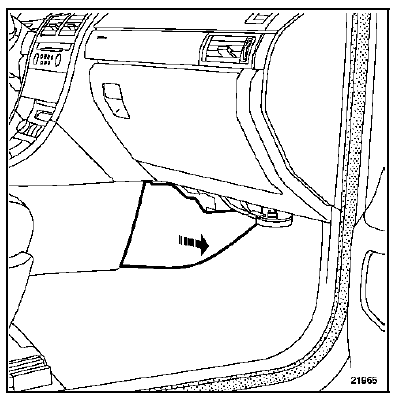

Déposer l'habillage.

Ecarter la moquette pour déposer la tôle de renfort.

Déposer :

Déposer :

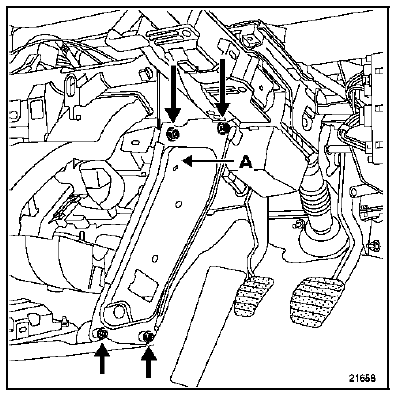

  • le faisceau électrique sur la tôle (emplacement A),
  • les quatre vis de maintien du renfort.

Débrancher la connectique.

Débrancher la connectique.

Déposer :

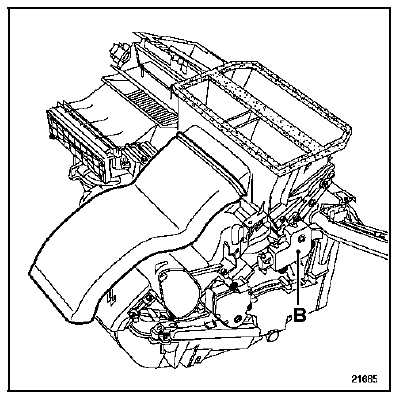

  • les deux vis de fixation du moteur de distribution d'air,
  • le moteur de distribution d'air.

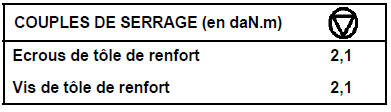

REPOSE

Procéder en sens inverse de la dépose.
