MOTEUR DE MIXAGE GAUCHE

Le moteur de mixage a pour effet de positionner le

Le moteur de mixage a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.

DEPOSE

DEPOSE

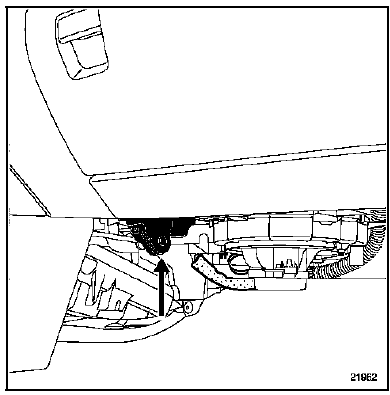

Déposer :

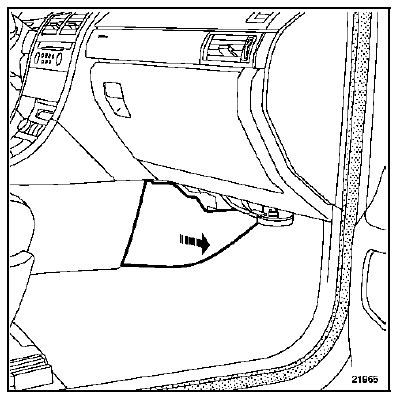

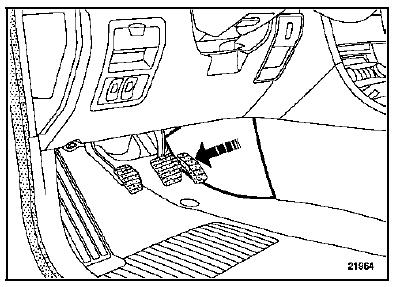

  • l'habillage,

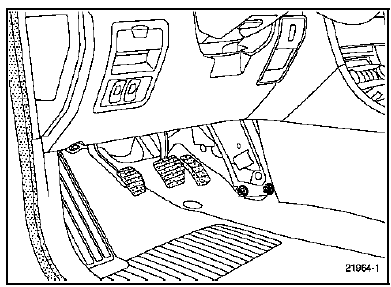

  • les quatre vis de la tôle de maintien de renfort de poutre.

Débrancher la connectique.

Débrancher la connectique.

Déposer :

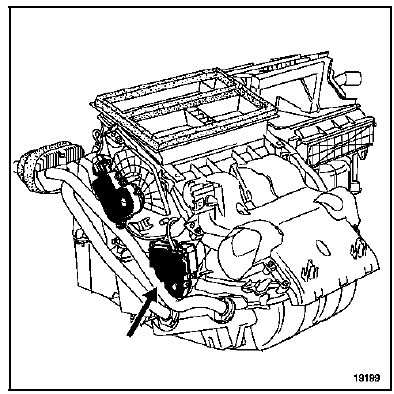

  • les deux vis de fixation du moteur de mixage,
  • le moteur de mixage.

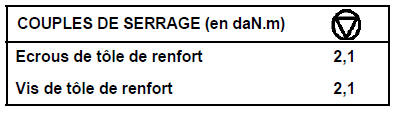

REPOSE

Procéder en sens inverse de la dépose.

MOTEUR DE MIXAGE GAUCHE

Le moteur de mixage a pour effet de positionner le

Le moteur de mixage a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.

DEPOSE

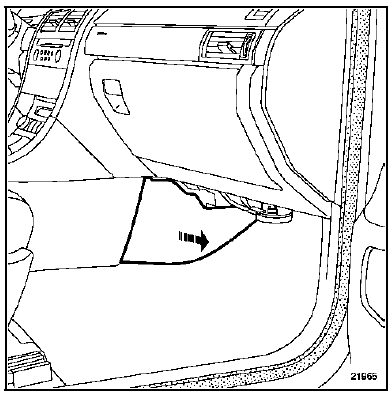

Déposer l'habillage.

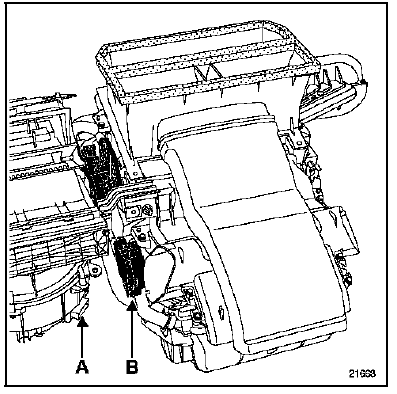

Débrancher la connectique (A) du groupe

Débrancher la connectique (A) du groupe motoventilateur.

Déposer :

  • les deux vis de fixation du moteur de mixage,
  • le moteur de mixage (B),
  • la connectique du moteur de mixage.

REPOSE

Procéder en sens inverse de la dépose.

NOTA :

Ne pas oublier de brancher la connectique (A).

MOTEUR DE MIXAGE DROIT

Le moteur de mixage a pour effet de positionner le

Le moteur de mixage a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.

DEPOSE

Déposer l'habillage.

Déposer :

Déposer :

  • les deux vis de fixation du moteur de mixage,
  • le moteur de mixage.

Débrancher la connectique.

REPOSE

Procéder en sens inverse de la dépose.

MOTEUR DE MIXAGE DROIT

Le moteur de mixage a pour effet de positionner le

Le moteur de mixage a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.

Cette opération s'effectue sans déposer la planche de bord.

DEPOSE

DEPOSE

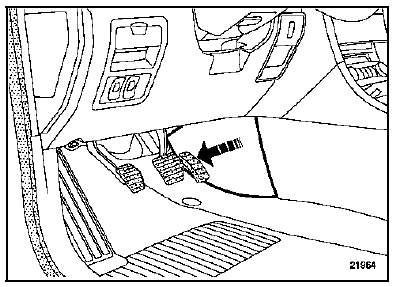

Déposer l'habillage.

Ecarter la moquette pour déposer la tôle de renfort.

Déposer :

Déposer :

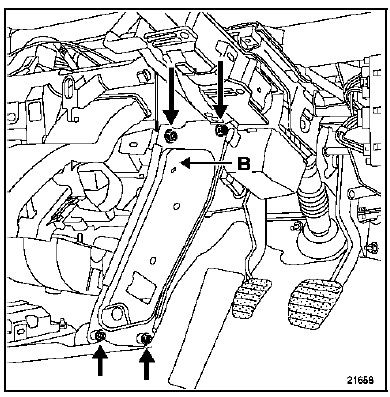

  • le faisceau électrique sur la tôle (emplacement B),
  • les quatre vis de la tôle de renfort de poutre.

Extraire la tôle de renfort.

Extraire la tôle de renfort.

Déposer :

  • les deux vis de fixation du moteur de mixage,

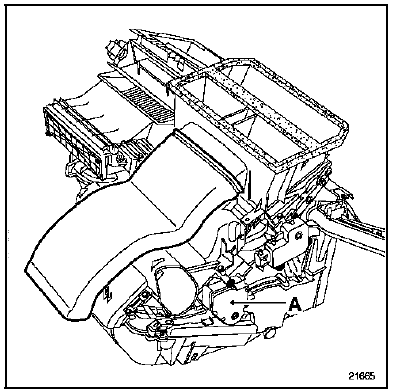

  • le moteur (A) de mixage.

Débrancher la connectique.

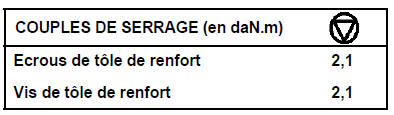

REPOSE

Procéder en sens inverse de la dépose.
