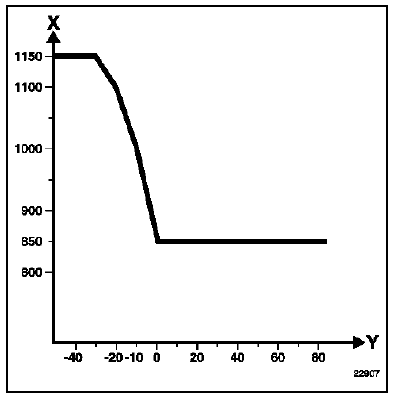

CORRECTION DU REGIME DE RALENTI EN FONCTION DE LA TEMPERATURE D'EAU
Dans tous les cas, cette correction de régime de ralenti se désactive 3 minutes après le démarrage du moteur.
X : Régime moteur en tr/min
Y : Température d'eau en C
CORRECTION DU REGIME DE RALENTI LORS D'UNE PANNE DE POTENTIOMETRE
Si le potentiomètre de pédale d'accélérateur est défectueux (les deux pistes), le régime de ralenti est maintenu à 1200 tr/min.
En cas d'incohérence des informations de potentiomètre de position de pédale d'accélérateur et de l'information du contacteur de frein, le régime est porté à 1250 tr/min.
CORRECTION DU REGIME DE RALENTI VEHICULE ROULANT
Le régime de ralenti roulant est de 850 tr/min, véhicule roulant à plus de 2,5 km/h.
Moteur G9T
COUPLES DE SERRAGE (en daN.m)
Ces couples de serrage s'appliquent au moteur G9T équipé d'une boîte de
vitesses manuelle PK6.
Pour le G9T équipé d'une boîte de vitesses automatique SU1, seul le couple du
support de boîte change, il passe ...
Lampes
DEPOSE
ATTENTION :
Les lampes au Xénon fonctionnent sous une tension
de 20 000 volts à l'allumage puis de 85 volts alternatif
en fonctionnement.
Il est donc impératif de débrancher le bloc optique
avant le démontage.
Il est interdit d'allumer la lampe si c ...
Affectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
