DEPOSE

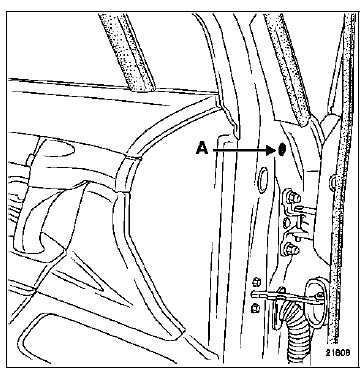

Déposer l'obturateur et la vis d'inviolabilité (A).

Déposer l'obturateur et la vis d'inviolabilité (A).

Positionner le rétroviseur en avant.

Positionner le rétroviseur en avant.

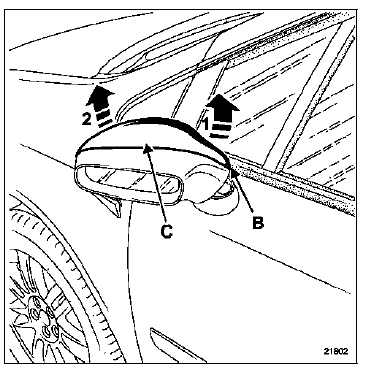

Passer le doigt par l'ouverture inférieure (B).

Dégager la coquille (1) ; exercer une légère pression en (C) ; dégager la coquille (2).

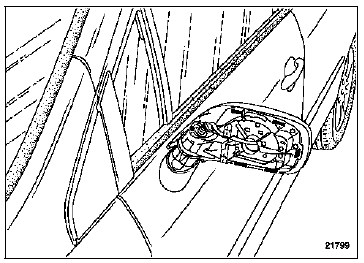

Dégager les clips.

Dégager les clips.

Déposer délicatement le jonc d'encadrement de glace.

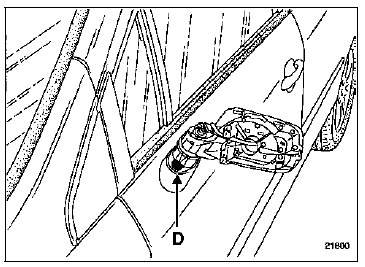

Déposer les deux obturateurs et les deux vis (D).

Déposer les deux obturateurs et les deux vis (D).

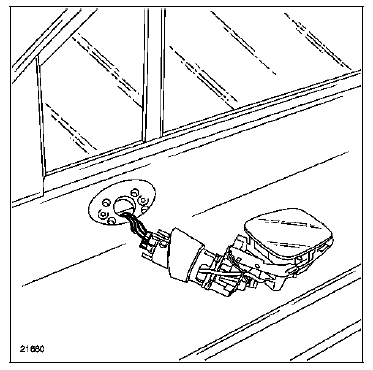

Dégager le rétroviseur.

Débrancher le connecteur.

Débrancher le connecteur.

ATTENTION : maintenir le faisceau (ruban de masquage) afin qu'il ne tombe pas dans le caisson de porte.

REPOSE

Procéder dans le sens inverse de la dépose.
