Revue technique Renault Vel Satis: Bras longitudinal

Revue technique Renault Vel Satis / Châssis / Elements porteurs arriere / Bras longitudinal

OUTILLAGE SPECIALISE INDISPENSABLE

Sus. 1656 Outil de compression de ressort

DEPOSE

DEPOSE

Mettre en place le véhicule sur un pont à deux colonnes.

Déposer :

  • la roue,

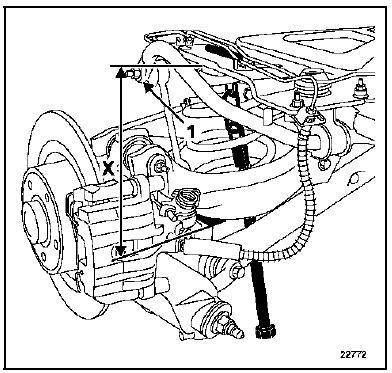

  • 'écrou supérieur de la biellette de barre anti-dévers (1).

Mettre en place l'outil Sus. 1656. Agir sur l'outil afin

Mettre en place l'outil Sus. 1656. Agir sur l'outil afin d'obtenir la cote X = 21 cm +- 0,5 cm.

Dégrafer le faisceau du capteur de vitesse de roue.

Dégrafer le faisceau du capteur de vitesse de roue.

Déposer :

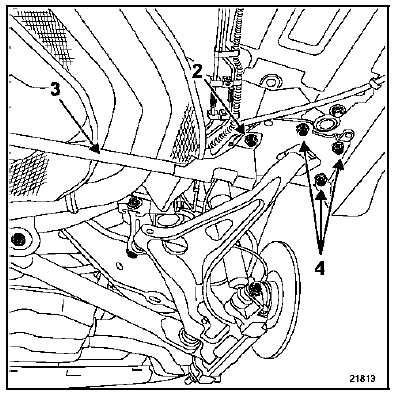

  • les vis de fixation du tirant (2),
  • le tirant (3).
  • les vis de fixation du palier (4),

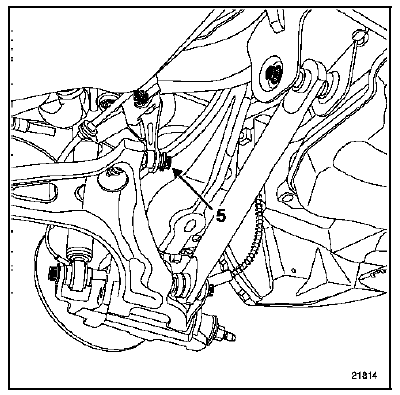

  • la vis de fixation du bras vertical (5).

Déposer :

Déposer :

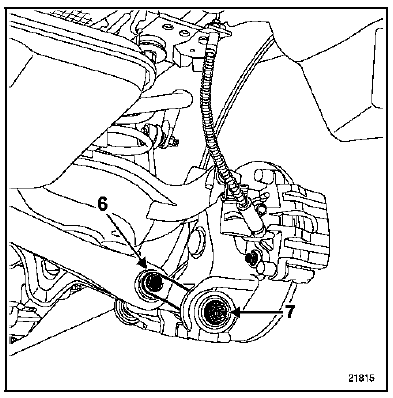

  • la vis de fixation du bras inférieur (6),
  • le boulon de fixation inférieure du porte-fusée (7) ; veiller à la position de la vis de fixation,
  • le bras longitudinal.

REPOSE

Reposer :

  • le bras longitudinal,
  • le boulon de fixation inférieure du porte-fusée,
  • la vis de fixation du bras inférieur,
  • la vis de fixation du bras vertical,
  • les vis de fixation du palier,
  • le tirant,
  • les vis de fixation du tirant,
  • le faisceau du capteur de vitesse de roue.

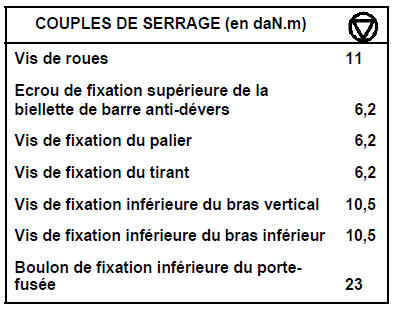

Serrer au couple les vis de fixation.

Déposer l'outil Sus. 1656.

Reposer l'écrou supérieur de la biellette de barre antidévers.

Serrer au couple préconisé.

Reposer les roues.

Serrer au couple préconisé les vis des roues.

Contrôler les angles de carrossage et parallélisme arrière puis avant.

Le réglage du carrossage arrière impose le réglage du parallélisme arrière, du parallélisme avant.

Selon l'équipement du véhicule, contrôler et régler :

  • le régulateur de vitesses à contrôle de distance (consulter la méthode correspondante dans le chapitre 83D),
  • les projecteurs à lampe au Xénon (consulter la méthode correspondante dans le chapitre 83C).
