Revue technique Renault Vel Satis: Schéma

Revue technique Renault Vel Satis / Moteur et périphériques / Refroidissement / Schéma

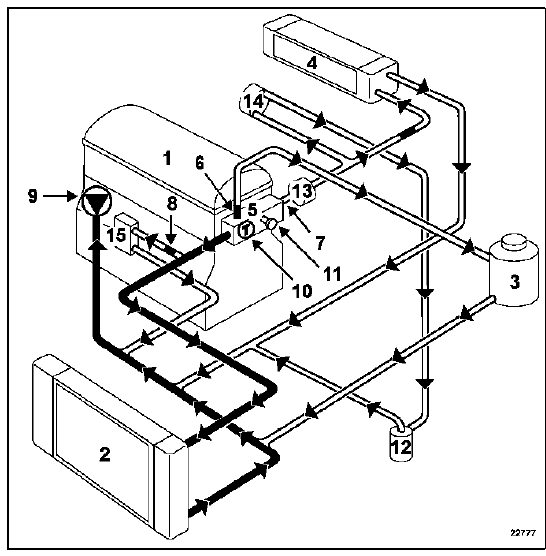

Moteur F4R

  1. Moteur
  2. Radiateur
  3. Bocal "chaud" avec dégazage après thermostat
  4. Aérotherme
  5. Support thermostat
  6. Ajutage Ø 3 mm
  7. Ajutage Ø 9 mm
  8. Ajutage Ø 6 mm
  9. Pompe à eau
  10. Thermostat
  11. Purgeur
  12. Pompe à eau électrique
  13. Support thermoplongeurs (si équipé)
  14. Turbo
  15. Echangeur de température eau/huile

La valeur de tarage de la soupape du vase d'expansion est de 1,4 bar.

Contrôle
OUTILLAGE SPECIALISE INDISPENSABLE M.S. 554-01 Adaptateur pour M.S. 554-07 M.S. 554-06 Adaptateur pour M.S. 554-07 M.S. 554-07 Ensemble de contrôle d'étanchéité du circu ...

Moteur G9T boite de vitesses manuelle
Moteur Radiateur Vase d'expansion Aérotherme By-Pass Ø 11 mm Support thermoplongeurs Pompe à eau Echangeur de température eau-huile Thermostat Purg ...
