Revue technique Renault Vel Satis: Moteur G9T Boite de vitesses automatique

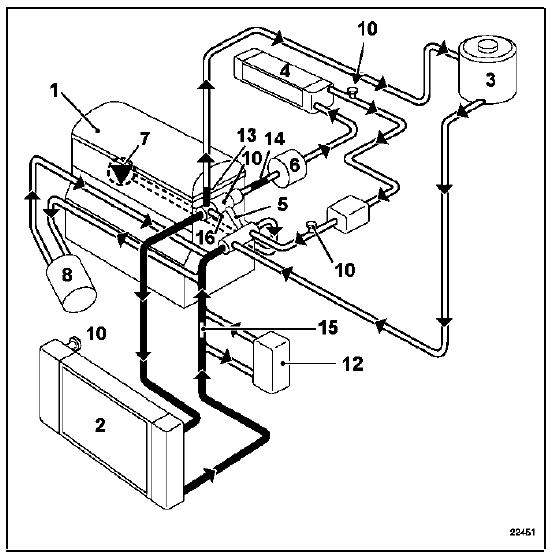

Revue technique Renault Vel Satis / Moteur et périphériques / Refroidissement / Schéma / Moteur G9T Boite de vitesses automatique

  1. Moteur
  2. Radiateur
  3. Vase d'expansion
  4. Aérotherme
  5. By-Pass Ø 11 mm
  6. Support thermoplongeurs
  7. Pompe à eau
  8. Echangeur de température eau-huile
  9. Thermostat
  10. Purgeur
  11. Chaudière additionnelle (seulement sur la version Grand Froid)
  12. Echangeur eau-huile pour la boîte de vitesses automatique
  13. Ajutage Ø 3 mm
  14. Ajutage Ø 8 mm
  15. Ajutage Ø 14 mm
  16. Bouchon

La valeur de tarage de la soupape du vase d'expansion est de 1,4 bar.
