Revue technique Renault Vel Satis: Autoradio "bas de gamme" : Récupération d'un disque

Revue technique Renault Vel Satis / Equipement électrique / Radio / Autoradio "bas de gamme" : Récupération d'un disque

METHODE DE RECUPERATION D'UN DISQUE BLOQUE DANS UN AUTORADIO EN PANNE

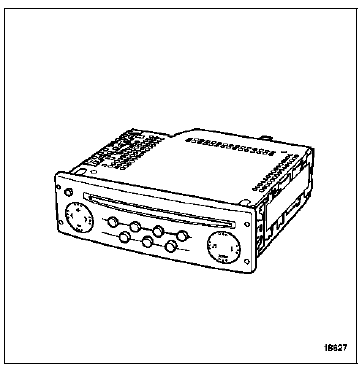

Déposer la partie supérieure de l'autoradio.

Déposer la partie supérieure de l'autoradio.

Première solution

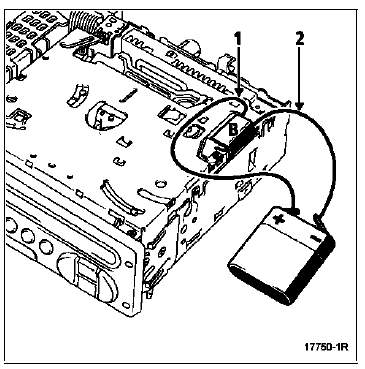

Si le moteur électrique d'éjection est en état de fonctionner, éjecter le cédérom à l'aide d'une pile de 4,5 V en alimentant le moteur électrique (B) (mettre le fil + sur le plot (1) et le fil - sur le plot (2) le temps d'éjecter le disque).

Deuxième solution

Deuxième solution

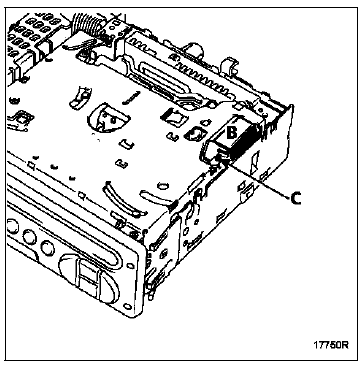

Si le moteur électrique d'éjection n'est pas en état de fonctionner, déposer la vis (C) et dégager le moteur électrique (B).

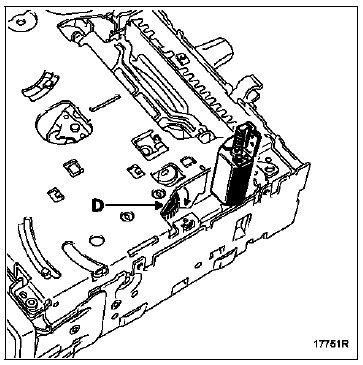

Tourner la roue dentée (D) manuellement dans le sens

Tourner la roue dentée (D) manuellement dans le sens des aiguilles d'une montre jusqu'à l'éjection du disque.

Avant de rendre la radio :

Avant de rendre la radio :

  • remettre le moteur électrique en place et le refixer par sa vis (deuxième solution seulement),
  • refermer le boîtier.
