Revue technique Renault Vel Satis: Autoradio "haut de gamme" : Généralités

L'autoradio radio "Haut de Gamme" est composé :

• d'un ampli-tuner (1) placé sous l'assise arrière du véhicule,
• d'un changeur de compact disques (2) en façade de planche de bord,
• d'un satellite (3) de commande au volant,
• d'un afficheur déporté (4),
• d'une antenne radio amplifiée (5).

Pour la réparation, l'ampli-tuner est équipé d'un menu de test intégré.

Consulter le chapitre "autodiagnostic". Il est interdit d'intervenir sur un composant du système. Le mauvais fonctionnement d'un composant doit se traduire par son remplacement.

SCHEMAS DE PRINCIPE

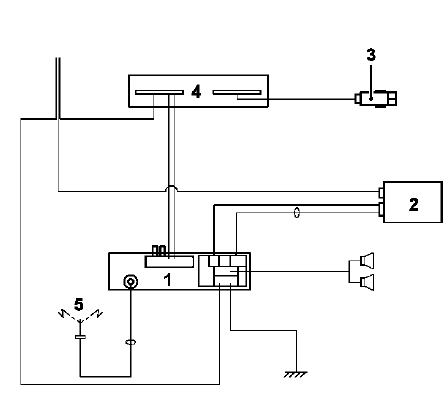

1. Autoradio simple

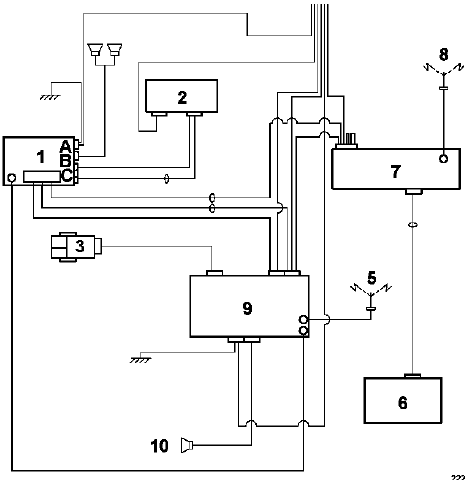

2. Autoradio, aide à la navigation

L'autoradio radio Haut de Gamme avec aide à la navigation est composé :

• d'un ampli-tuner (1) placé sous l'assise arrière du véhicule,
• d'un changeur de compact disques (2) en façade de planche de bord,
• d'un satellite (3) de commande au volant,
• d'une antenne radio amplifiée (5),
• d'un écran de navigation (6),
• du calculateur de navigation (7),
• d'une antenne de réception GPS (8),
• d'une unité centrale de communication (9),
• du haut-parleur de synthèse de la parole (10).

Lorsque le véhicule est équipé d'une unité centrale de communication (aide à la navigation), des données liées à l'autoradio (présélections, paramètres, réglages de tonalité) peuvent être mémorisées dans la carte Renault (selon version).
