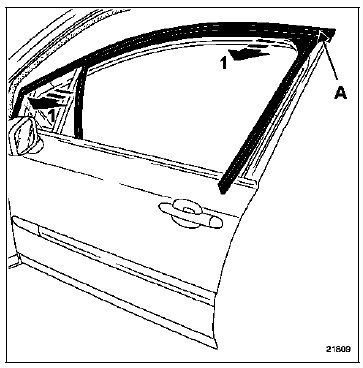

DEPOSE
NOTA : le joint d'encadrement et les coulisseaux sont moulés en une seule partie.
Déposer :
Dégager soigneusement le joint d'encadrement de porte (1).
REPOSE
Positionner et chausser le joint à l'angle (A).
Clipper celui-ci sur toute sa longueur.
Moteur F4R
IMPORTANT :
Le boîtier papillon motorisé n'est pas réparable.
Il est interdit de modifier la position de la vis de
butée (A).
AFFECTATION DES VOIES DU CONNECTEUR DU
BOITIER PAPILLON
Résistance moteur entre les voies 3 et 4 :
1,6 Ω +- 0,3 Ω
...
Généralités
Carte RENAULT à télécommande A
Elle est reconnaissable à la présence
des deux boutons 1 et 2.
Elle permet :
le déverrouillage ou verrouillage
des ouvrants (portes, coffre) et de
la trappe à carburant (reportezvous
en pages suivantes ...
Moteur P9X
La résistance d'une bougie de préchauffage est de
0,6 +- 0,05 Ω.
DEPOSE
Débrancher la batterie.
Déposer :
les caches moteur,
les vis de fixation de l'électrovanne de commande de
l'étouffoir.
Dégager l'électrovanne sur ...
