Manuel du conducteur
Moteurs F4R - V4Y - G9T
Les moteurs F4R, V4Y et G9T sont équipés d'une pompe d'alimentation en carburant.
Cette pompe est située dans le réservoir, elle est intégrée à l'ensemble d'alimentation en carburant et n'est pas dissociable de celui-ci.
Son remplacement nécessite le remplacement de l'ensemble pompe-jauge à carburant dans le cas du G9T et de l'ensemble pompe-jauge-filtre dans le cas des moteurs F4R et V4Y.
Un contrôle de pression d'alimentation et de débit de pompe d'alimentation permet de diagnostiquer l'ensemble d'alimentation en carburant.
Pour la méthode de dépose-repose de la pompe d'alimentation, se reporter au chapitre 19C Réservoir "Pompe-jauge".

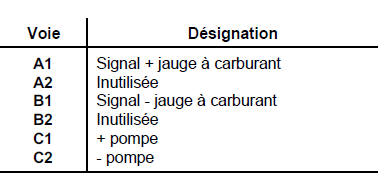

AFFECTATION DES VOIES DE L'ENSEMBLE D'ALIMENTATION
Affectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
Echangeur d'huile
MOTEUR P9X
MATERIEL INDISPENSABLE
Clé dynamométrique
Clé fourche de 28 mm
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Débrancher la batterie.
DEPOSE
Déposer le bouclier (voir chapitre 54A.a "Dépose ...
Baguettes de protection latérales
DEPOSE DES BAGUETTES DE PORTE AVANT
Première méthode
Déposer l'obturateur (A) puis à l'aide d'un tournevis,
appuyer sur l'ergot de verrouillage.
Dégager la baguette vers l'arrière du véhicule.
Deuxième méthode
Prot&eacu ...
