Revue technique Renault Vel Satis: Contrôle de la pression d'alimentation

Revue technique Renault Vel Satis / Moteur et périphériques / Alimentation carburant / Contrôle de la pression d'alimentation

Moteur F4R

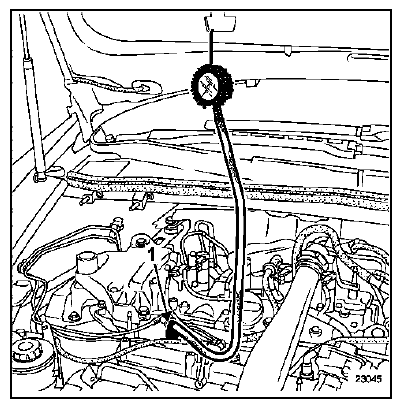

Débrancher le raccord d'arrivée de carburant (1) et y

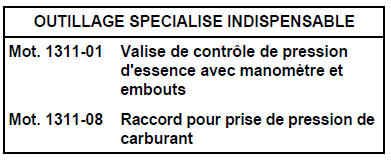

Débrancher le raccord d'arrivée de carburant (1) et y placer un raccord en "T" (Mot. 1311-08), équipé du manomètre de contrôle.

ATTENTION : Prendre garde à la quantité d'essence se trouvant dans la rampe et le raccord. Protéger les parties sensibles.

Démarrer le véhicule afin de faire tourner la pompe à carburant.

Relever la pression qui doit être constante.

Pression lue : 3,5 bars +- 0,06.

NOTA :

NOTA : Quelques secondes peuvent être nécessaires pour relever une pression correcte dans la rampe d'injection.

A l'arrêt moteur la pression d'essence ne doit pas chuter immédiatement (fuite régulateur de pression ou pompe).
