Manuel du conducteur
Ce document présente le diagnostic particularités applicable sur tous les calculateurs de frein de stationnement électrique montés sur VEL SATIS.
Pour entreprendre un diagnostic de ce système il est donc impératif de disposer des éléments suivants :
DEMARCHE GENERALE DE DIAGNOSTIC
DESCRIPTION DES ETAPES DE DIAGNOSTIC
1 - CONTROLE DES DEFAUTS
Cette étape est le point de départ indispensable avant toute intervention sur le véhicule.
Rappel : chaque défaut est interprété pour un type de mémorisation particulier (défaut présent, défaut mémorisé, défaut présent ou mémorisé). Les contrôles définis pour le traitement de chaque défaut ne sont donc à appliquer sur véhicule que si le défaut déclaré par l'outil de diagnostic est interprété dans le document pour son type de mémorisation. Le type de mémorisation est à considérer à la mise en oeuvre de l'outil de diagnostic suite à coupure et remise du contact.
Si un défaut est interprété lorsqu'il est déclaré "mémorisé", les conditions d'application du diagnostic figurent dans le cadre "Consignes". Lorsque les conditions ne sont pas satisfaites, s'inspirer du diagnostic pour contrôler le circuit de l'élément incriminé car la panne n'est plus présente sur le véhicule. Effectuer la même démarche lorsqu'un défaut est déclaré mémorisé par l'outil de diagnostic et qu'il n'est interprété dans la documentation que pour un défaut "présent".
2 - CONTROLE DE CONFORMITE
Le contrôle de conformité a pour objectif de vérifier les états et paramètres qui n'affichent pas de défaut sur l'outil de diagnostic lorsqu'ils sont hors tolérances. Cette étape permet par conséquent :
Dans ce chapitre figure donc un diagnostic des états et des paramètres, dans les conditions de leur contrôle.
Si un état ne fonctionne pas normalement ou qu'un paramètre est hors tolérance, il faut consulter la page de diagnostic correspondante.
3 - TRAITEMENT DE L'EFFET CLIENT
Si le contrôle à l'outil de diagnostic est correct, mais que la plainte client est toujours présente, il faut traiter le problème par effet client.
Ce chapitre propose des arbres de localisation de pannes, qui donnent une série de causes possibles au problème.
Ces axes de recherche ne sont à utiliser que dans les cas suivants :
PARTICULARITES

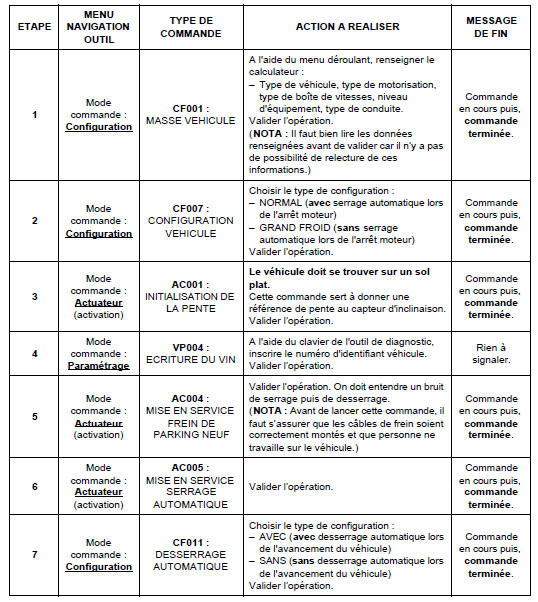

A / PROCEDURE DE REMPLACEMENT D'UN CALCULATEUR DE FREIN DE PARKING AUTOMATIQUE.
NOTA : Un calculateur de frein de parking automatique doit être remplacé uniquement sur une demande de la Techline.
La procédure de remplacement mécanique du calculateur (dépose et repose des câbles) se trouve dans le manuel de réparation Vel Satis (MR 353).
Les câbles de frein de parking doivent être impérativement remplacés en même temps que le calculateur de frein de parking automatique.
AVANT DE REMPLACER LE CALCULATEUR DE FREIN DE PARKING : SI LE VEHICULE EST EQUIPE D'UNE BOITE DE VITESSES MECANIQUE IL FAUT RECUPERER LES DONNEES DE L'EMBRAYAGE CONTENUES DANS L'ANCIEN CALCULATEUR, AFIN DE LES ECRIRE DANS LE NOUVEAU CALCULATEUR (voir le chapitre B).
Ces données correspondent au point d'accroche de l'embrayage. Elles sont donc importantes lorsque l'embrayage s'use, car ces informations permettent d'avoir un desserrage automatique du frein de stationnement au moment ou l'embrayage permet l'avancement du véhicule. Dans le cas où l'ancien calculateur ne permet pas de récupérer ces données (impossibilité d'entrer en relation par l'outil de diagnostic) et dans le cas du montage d'un embrayage neuf, le nouveau calculateur devra apprendre le point d'accroche de l'embrayage lors de roulages (au minimum : 30 rétrogradages). Le fonctionnement du desserrage automatique sur forte pente sera donc légèrement dégradé tout le temps où le calculateur apprend ses données (surtout si l'embrayage est fortement usé).
Dans le cas d'une boîte de vitesses automatique, il n'y a pas besoin de récupérer des données particulières. Le remplacement du calculateur peut être effectué sans appliquer le chapitre B.
NOTA : Il faut impérativement respecter l'ordre des actions ci-dessous. Un non respect de l'ordre de cette procédure peut verrouiller le calculateur et le rendre inutilisable (pour les véhicules équipés d'un calculateur ayant un soft inférieur à 9.0 : voir l'écran d'identification).
Une fois que la procédure de remplacement du calculateur a été effectuée, faire un desserrage afin de réarmer les câbles puis tester le frein de parking en effectuant un serrage, un serrage maximum et un desserrage. Faire une lecture des défauts afin d'effacer les éventuels défauts mémorisés et de vérifier que le remplacement du calculateur ait permis de résoudre le problème du véhicule (absence de défauts présents). Faire une lecture de configuration (menu mode commande) afin de vérifier que le calculateur de frein de parking ait correctement appris ses configurations.
B / SAUVEGARDE DES DONNEES D'EMBRAYAGE (pour les véhicules équipés de boîte de vitesses mécanique)
NOTA : pour les véhicules équipés d'une boîte de vitesses automatique, le lancement de la commande SC005 "sauvegarde apprentissage pour pédale d'embrayage" sera indisponible. Le lancement de la commande SC006 "écriture apprentissage pédale d'embrayage" sera aussi indisponible si la commande SC005 n'a pas été activée auparavant.

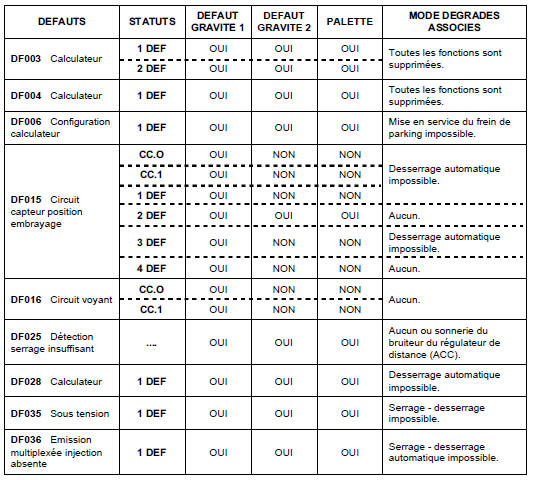

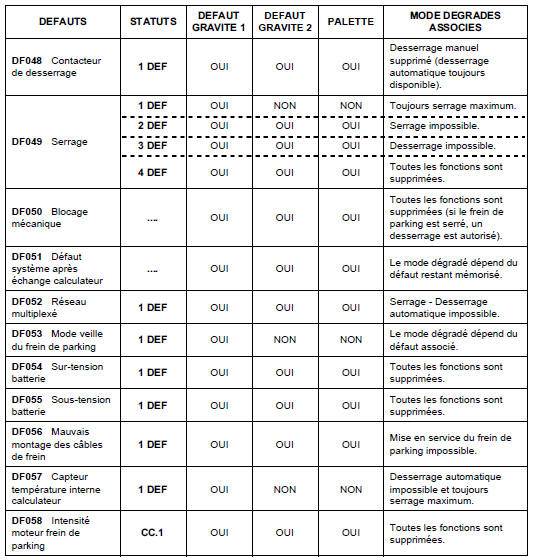

GESTION DES VOYANTS DEFAUTS
Légende :
Défaut gravité 1 : Message de défaillance du frein de parking sur l'afficheur du tableau de bord (couleur orange).
Défaut gravité 2 : Clignotement du voyant rouge du tableau de bord (voyant plaquettes de frein).
Palette : Clignotement du voyant de la palette de commande du frein de parking.
GESTION DES VOYANTS DEFAUTS

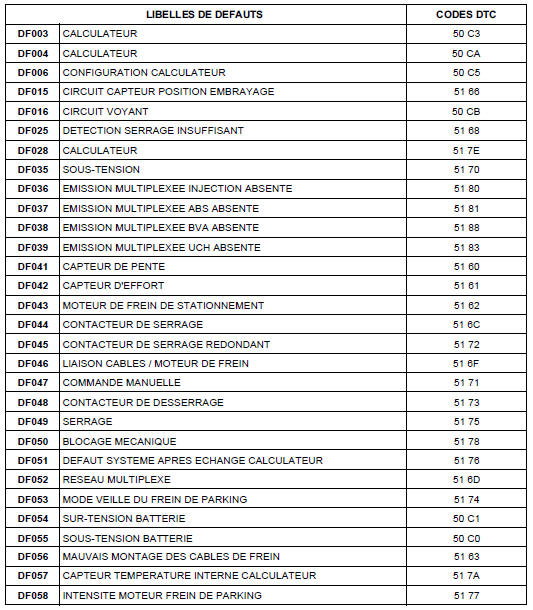

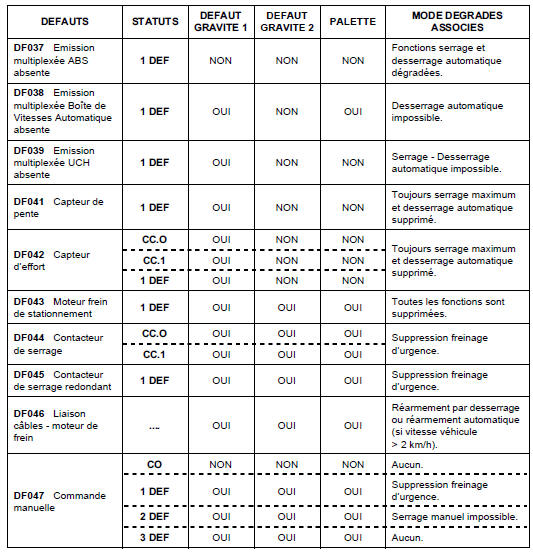

RECAPITULATIF DES CAPTEURS ET ACTUATEURS DIAGNOSTIQUABLES PAR LE CALCULATEUR DE FREIN DE PARKING AUTOMATIQUE (avec la correspondance des codes bureau d'étude : codes DTC).
