Revue technique Renault Vel Satis: Poignée extérieure de porte

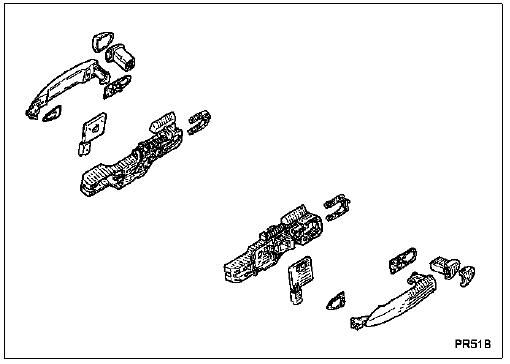

Revue technique Renault Vel Satis / Mécanismes et accessoires / Mecanismes d'ouvrants lateraux / Poignée extérieure de porte

DEPOSE

DEPOSE

Déposer :

Déposer :

  • le cache-barillet,

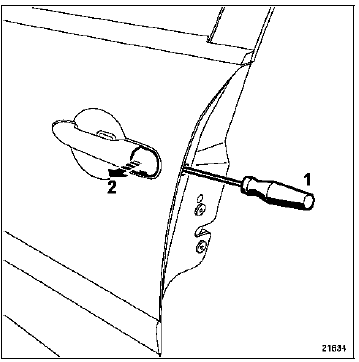

  • l'obturateur ; dévisser la vis (1), (étoile T20) sans la déposer

Dégager le barillet (2).

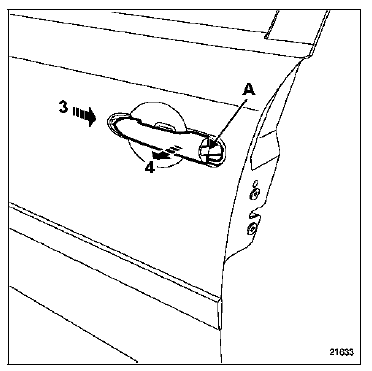

Dégager la poignée (3) et (4).

Dégager la poignée (3) et (4).

REPOSE

Positionner le joint de la poignée de porte (A).

Procéder dans le sens inverse de la dépose.
