Revue technique Renault Vel Satis: Filtre à essence
GENERALITES
Le filtre à essence est situé dans le réservoir, il est intégré à l'ensemble pompe-jauge à carburant et n'est pas démontable.
Son échange nécessite le remplacement de l'ensemble pompe-jauge à carburant.
Sa capacité de filtration est prévue pour la durée du véhicule.
Cependant, un contrôle de pression d'alimentation et le débit de pompe d'alimentation permet de diagnostiquer l'ensemble pompe-jauge à carburant.

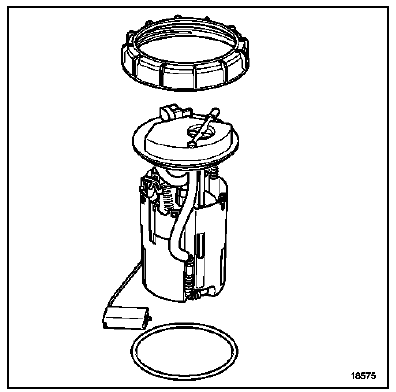

- Filtre
Jauge
En motorisation essence, la pompe, le filtre à essence et la jauge
constituent un ensemble indissociable.
En motorisation diesel, le moteur P9X n'a pas de pompe immergée dans le
r&e ...
