Revue technique Renault Vel Satis: Démarreur

Revue technique Renault Vel Satis / Moteur et périphériques / Demarrage charge / Démarreur

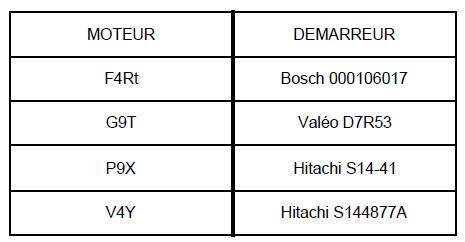

IDENTIFICATION

MOTEUR F4R

MOTEUR F4R TURBO

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  • le cache moteur,
  • la protection sous moteur,
  • la béquille arrière de catalyseur,
  • la sonde à oxygène,

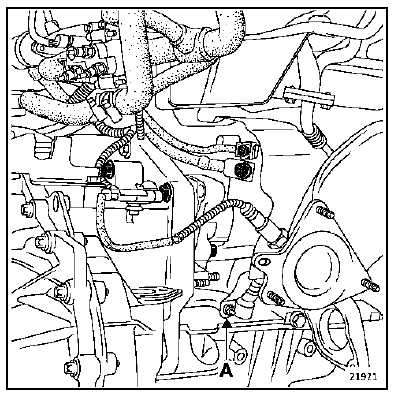

  • la fixation tôle thermique en (A).

Débrancher l'alimentation du démarreur.

Déposer le démarreur.

Déposer le démarreur.

REPOSE

REPOSE

Procéder en sens inverse de la dépose.

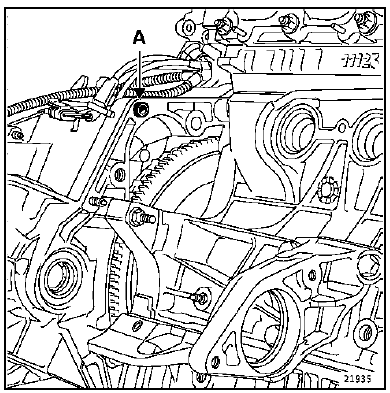

Vérifier la présence de la douille de centrage (A).

MOTEUR G9T

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  • les caches moteur,

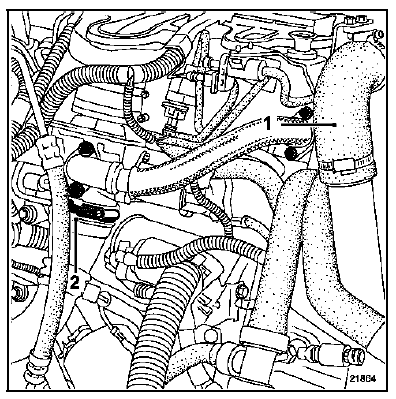

  • la Durit d'admission (1),
  • la Durit de l'étouffoir (2),

  • le support de faisceaux électriques,
  • les connexions électriques du démarreur,
  • la tresse de masse,
  • le démarreur.

REPOSE

REPOSE

La repose s'effectue en sens inverse de la dépose.

Vérifier la présence des douilles de centrage lors de la répose.

MOTEUR P9X

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  • la protection sous moteur,
  • les connexions électriques du démarreur.

Dégager le faisceau pour faciliter l'accès aux vis du démarreur.

Déposer :

  • la tresse de masse,
  • les trois fixations du démarreur,

  • le démarreur.

REPOSE

Serrer les vis du démarreur au couple de 5 daN.m.

Procéder en sens inverse de la dépose.

MOTEUR V4Y

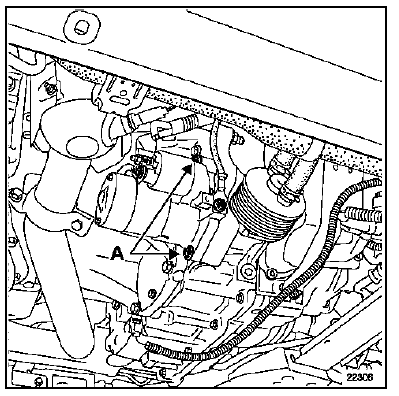

La dépose-repose du démarreur ne présente pas de difficultés particulières, déposer les deux fixations en (A).

Vérifier la présence des douilles de centrage lors de la

Vérifier la présence des douilles de centrage lors de la dépose.
