Revue technique Renault Vel Satis: Ceinture de sécurité de siège arrière 2/3
DEPOSE
IMPORTANT : lors d'un déclenchement de prétensionneurs de ceintures, les ceintures arrière et prétensionneurs doivent être systématiquement remplacés (si celles-ci étaient attachées).
Tout doute sur le port de la ceinture doit se traduire par son remplacement.
Déposer :
- le dossier (chapitre 76A.B),
- la garniture de dossier (chapitre 78A.B),
- la fixation de l'enrouleur puis dégager partiellement celui-ci, afin de pouvoir déclipper par l'intérieur le cache de ceinture.
Déposer :
- la ceinture,

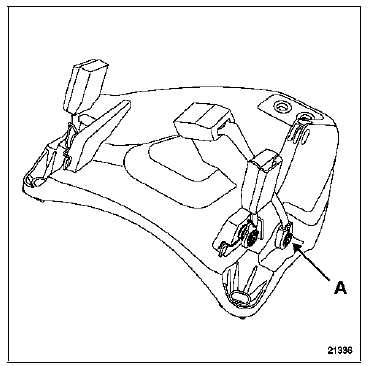

- la vis (A) puis dégager le pédoncule.
Ceinture de sécurité arrière
DEPOSE
Après avoir déposé :
la garniture supérieure de bas de marche arrière
(chapitre 71A.F),
la tablette arrière latérale (chapitre 74A.A),
...
