Revue technique Renault Vel Satis: Autoradio "Haut de Gamme" : Ampli-Tuner

Revue technique Renault Vel Satis / Equipement électrique / Radio / Autoradio "Haut de Gamme" : Ampli-Tuner

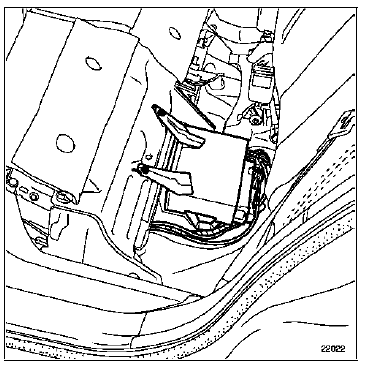

L'amplificateur intègre la fonction Tuner. Il est fixé sur un support spécifique sous l'assise de siège arrière.

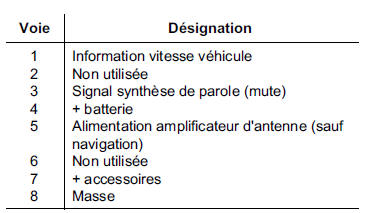

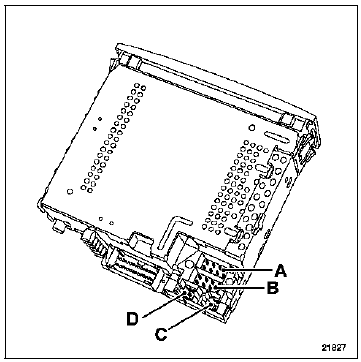

Connecteur noir (A)

Connecteur noir (A)

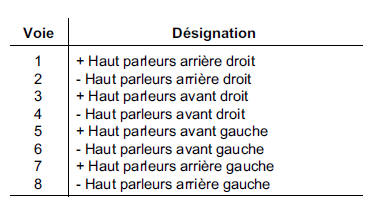

Connecteur noir (B)

Connecteur noir (B)

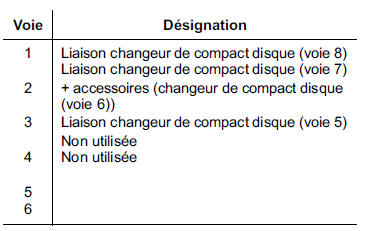

Connecteur jaune (C)

Connecteur jaune (C)

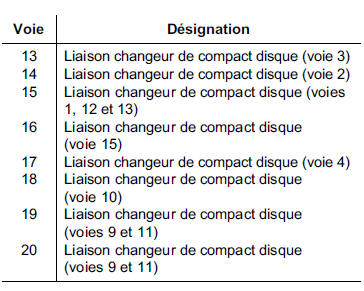

Connecteur bleu (D)

Connecteur bleu (D)

En cas de remplacement d'ampli-tuner, il faut

En cas de remplacement d'ampli-tuner, il faut impérativement entrer le code de l'ancien ampli-tuner du véhicule. Consulter la page "code de protection".

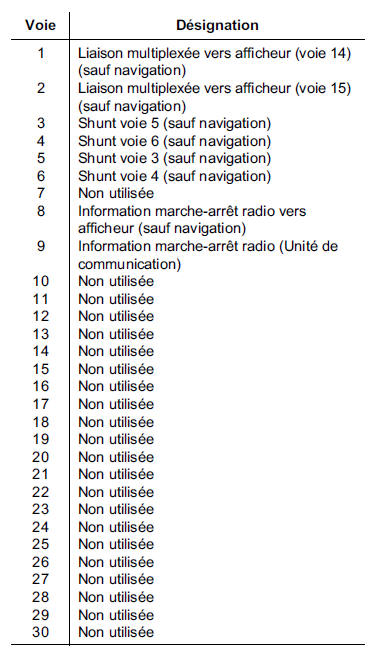

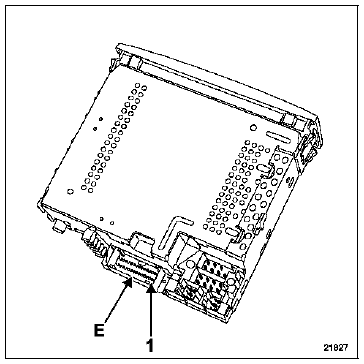

Connecteur rouge (E)

Connecteur rouge (E)
