BOITIER DIFFUSEUR

BOITIER DIFFUSEUR

Ce boîtier est situé entre l'échangeur air-air et le collecteur d'admission. Il intègre la vanne électrique de recirculation des gaz d'échappement et le système d'arrêt moteur.

DEPOSE

Débrancher la batterie.

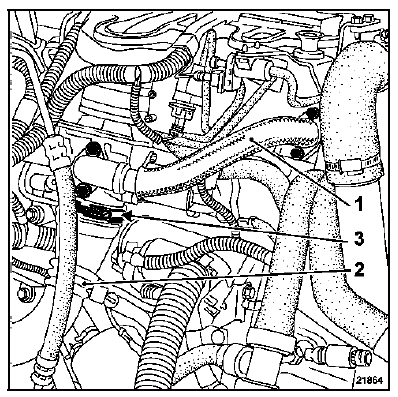

Déposer le tuyau de recyclage des gaz d'échappement (1) ainsi que ses joints d'étanchéité.

Prévoir le remplacement du tuyau et des joints au remontage.

Déboîter le tuyau d'air échangeur - boîtier diffuseur (2), en desserrant le collier (3).

Débrancher le connecteur (4) de l'électrovanne de

Débrancher le connecteur (4) de l'électrovanne de commande de recyclage des gaz d'échappement.

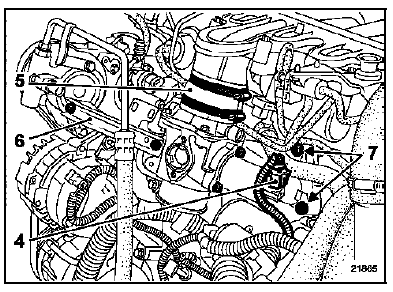

Desserrer les colliers du tuyau de raccordement (5) avec le collecteur d'admission.

Déposer :

  • la patte de rigidification (6) entre le boîtier diffuseur et la pompe de direction assistée,
  • les trois vis (7) de fixation du boîtier diffuseur,
  • le boîtier diffuseur avec la vanne électrique de recyclage des gaz d'échappement.

REPOSE

REPOSE

Procéder dans le sens inverse de la dépose.

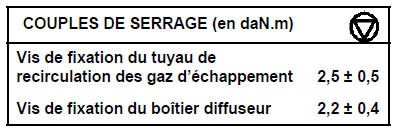

Respecter les couples de serrage.

    Moteur V4Y
    IMPORTANT : Le boîtier papillon motorisé n'est pas réparable. AFFECTATION DES VOIES DU CONNECTEUR DU BOITIER PAPILLON Résistance moteur entre les voies A3 et A6 : ...

    Système d'arrêt moteur
    ...
