Revue technique Renault Vel Satis: Aide à la navigation : Unité Centrale de Communication

Revue technique Renault Vel Satis / Equipement électrique / Systeme telematique embarque / Aide à la navigation : Unité Centrale de Communication

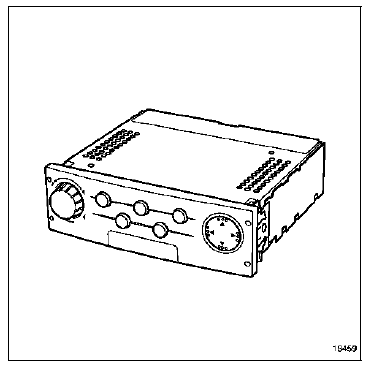

Pour fonctionner, le calculateur de navigation "Carminat" doit être accompagné d'une Unité Centrale de Communication.

L'Unité Centrale de Communication permet :

L'Unité Centrale de Communication permet :

  • d'effectuer des liaisons entre le réseau multiplexé du véhicule et le réseau multiplexé spécifique au système Carminat,
  • d'utiliser les données multiplexées,
  • de gérer la commande au volant de l'autoradio ou du clavier,
  • de gérer les conditions d'arrêt, les configurations du véhicule et du système,
  • de gérer l'affichage sur l'écran (via le lecteur cédérom),
  • de recevoir des messages du système "information trafic" écrits ou vocaux (par l'antenne radio),
  • de gérer les messages de la synthèse de la parole et des messages de navigation,
  • de transférer les données de la radio pour affichage.

DEPOSE

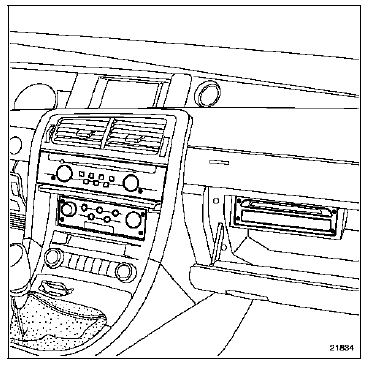

L'Unité Centrale de Communication est située derrière le portillon, sous l'autoradio ou le changeur de cédérom.

IMPORTANT : Il est interdit de débrancher l'Unité Centrale de Communication avant l'arrêt complet du système (environ 45 secondes).

La dépose s'effectue à l'aide de l'outil Ms. 1373.

REPOSE

REPOSE

Procéder à l'initialisation du système. Consulter le chapitre "Initialisation".

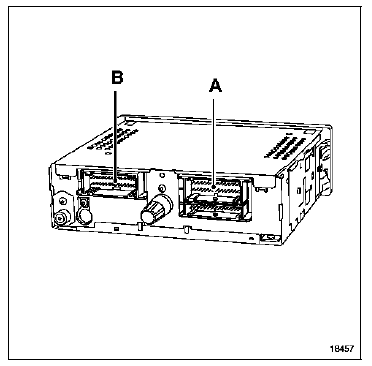

AFFECTATION DES CONNECTEURS

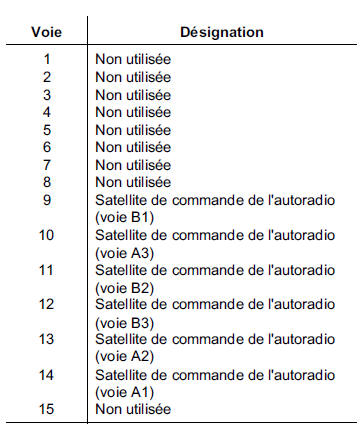

Connecteur (A) 15 voies (rouge)

Connecteur (A) 15 voies (rouge)

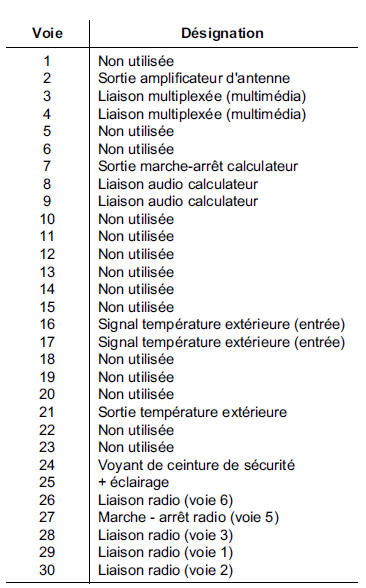

Connecteur (B) 30 voies (gris)

Connecteur (B) 30 voies (gris)

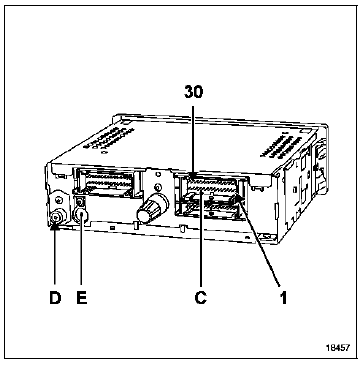

(D) et (E) : entrée et sortie d'antenne radio

(D) et (E) : entrée et sortie d'antenne radio

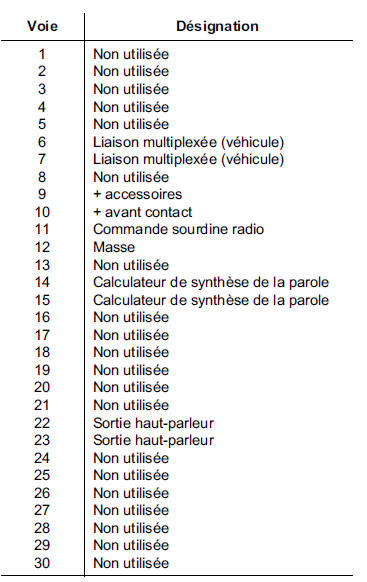

Connecteur (C) 30 voies (vert)
