Revue technique Renault Vel Satis: Maître cylindre

Revue technique Renault Vel Satis / Châssis / Commandes d'elements mecaniques / Maître cylindre

ATTENTION : prévoir l'écoulement du liquide de

ATTENTION : prévoir l'écoulement du liquide de frein, pour éviter toute détérioration des pièces mécaniques et de carrosserie dans la périphérie du système de freinage.

DEPOSE

  • Mettre le véhicule sur un pont.

    Déposer :

  • le boîtier résonateur d'air,
  • le vase d'expansion,
  • le connecteur de niveau de liquide de frein,

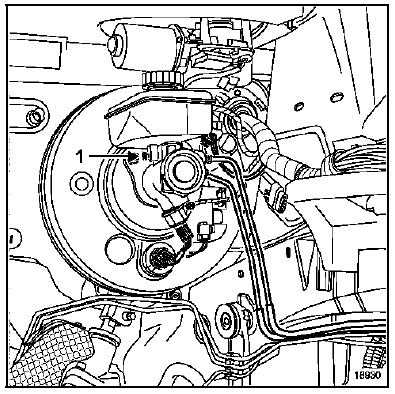

  • la vis (1) de fixation du bocal sur le maître-cylindre.

Vidanger le bocal de liquide de frein. Le déposer à

Vidanger le bocal de liquide de frein. Le déposer à l'aide d'un chiffon.

Déposer le connecteur du capteur de pression sur le maître-cylindre.

Repérer les tuyaux de frein du maître-cylindre.

Déposer :

  • les tuyaux de frein du maître-cylindre,

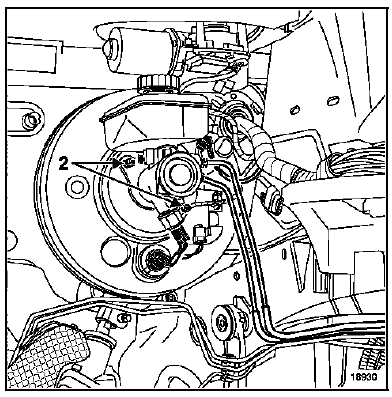

  • les écrous de fixation du maître-cylindre sur le servofrein (2).

Déposer le maître-cylindre.

Déposer le maître-cylindre.

Particularité pour V4Y

ATTENTION : prévoir l'écoulement du liquide de frein, pour éviter toute détérioration des pièces mécaniques et de carrosserie dans la périphérie du système de freinage.

DEPOSE

Mettre le véhicule sur un pont.

Déposer :

  • le boîtier résonateur d'air,
  • le vase d'expansion,
  • le connecteur de niveau de liquide de frein,

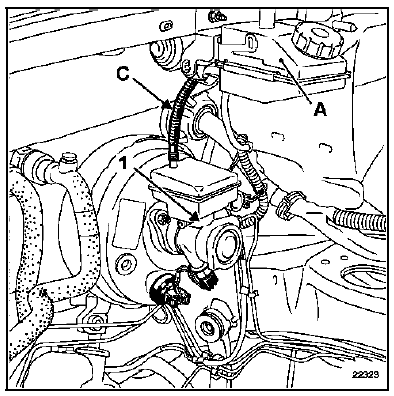

  • la vis (1) de fixation du bocal sur le maître-cylindre

Déposer simultanément :

Déposer simultanément :

  • le bocal supérieur (A) de liquide de frein,
  • le tuyau de liaison (C) entre les bocaux supérieur et inférieur.

Vider le bocal supérieur.

Déposer le connecteur du capteur de pression sur le maître-cylindre.

Repérer les tuyaux de frein du maître-cylindre.

Déposer :

  • les tuyaux de frein du maître-cylindre,

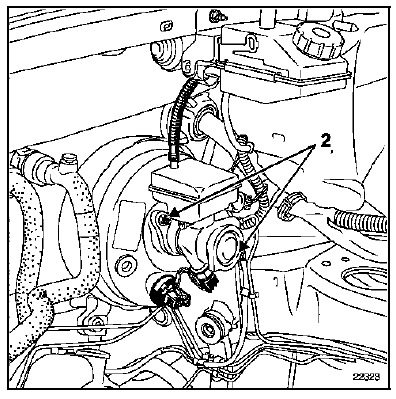

  • les écrous (2) de fixation du maître-cylindre sur le servofrein,

  • le maître-cylindre.

Vidanger le liquide de frein du bocal inférieur et du maître-cylindre.

REPOSE

S'assurer de reposer le joint torique du tuyau de liaison entre les deux bocaux. S'assurer que le joint torique soit correctement positionné dans les gorges du tuyau.

Effectuer une purge du circuit de frein selon la méthode correspondante.

REPOSE

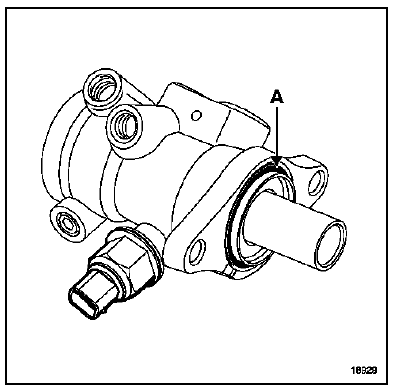

NOTA : la dépose du maître-cylindre implique obligatoirement le remplacement de son joint (A) par un neuf lors de son remontage.

Mettre en place le maître-cylindre en alignement avec

Mettre en place le maître-cylindre en alignement avec le servofrein afin que la tige de poussée rentre dans le logement du maître-cylindre.

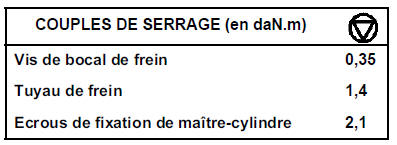

Reposer :

  • les canalisations de frein en fonction de leur repérage,
  • le bocal de liquide de frein en appuyant pour l'encliqueter dans le maître-cylindre,
  • la vis de fixation du bocal de liquide de frein.

Purger le circuit de freinage (voir méthode purge).
