Manuel du conducteur
DIRECTION A GAUCHE
Installé devant l'entrée d'air extérieur, il assure le filtrage de l'air et garantit un total assainissement de ce dernier avant d'atteindre l'habitacle.
DEPOSE
IMPORTANT : il est interdit de débrancher le lecteur de cédérom avant l'arrêt complet du système (environ 45 secondes).
Ouvrir le vide-poches.

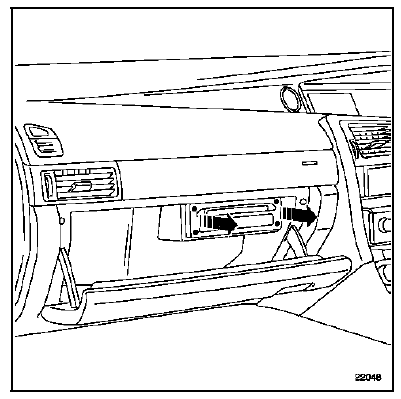

Extraire le lecteur de CD de navigation sur les versions concernées.

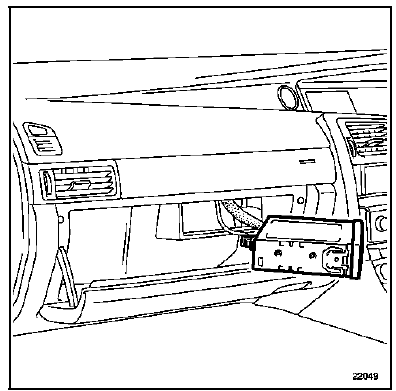

Défaire les connectiques et retirer le lecteur CD.
Déposer les vis et les connecteurs du vide-poches.
Extraire le vide-poches.

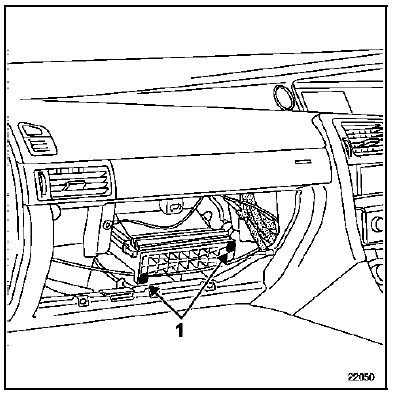

Déposer les deux vis (1) du couvercle du filtre à particules.

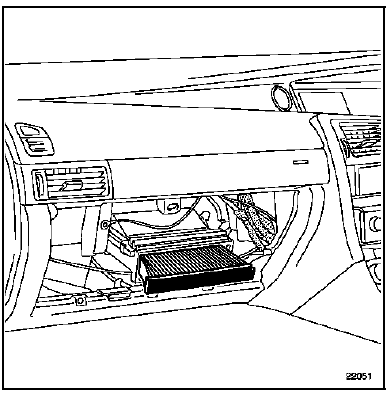

Sortir le filtre à particules.
REPOSE
Procéder en sens inverse de la dépose.
NOTA : pour procéder à l'initialisation du système, consulter le chapitre "Initialisation".
Installé devant l'entrée d'air extérieur, il assure le filtrage de l'air et garantit un total assainissement de ce dernier avant d'atteindre l'habitacle.
DEPOSE
IMPORTANT : il est interdit de débrancher le lecteur de cédérom avant l'arrêt complet du système (environ 45 secondes).
Ouvrir le vide-poches.
Extraire le lecteur de CD de navigation sur les versions concernées.
Défaire les connectiques et retirer le lecteur CD.

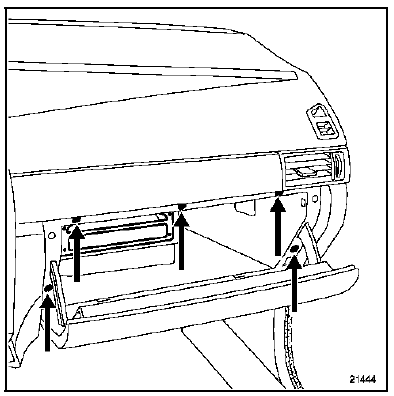

Déposer les vis et les connecteurs du vide-poches.
Extraire le vide-poches.

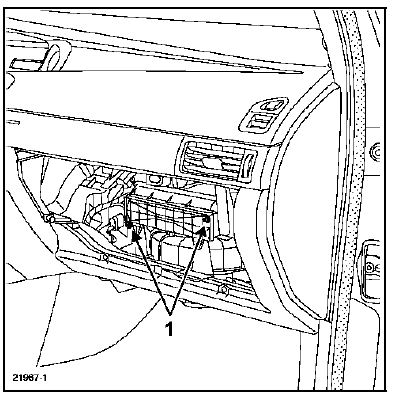

Déposer les deux vis du couvercle du filtre à particules (1).

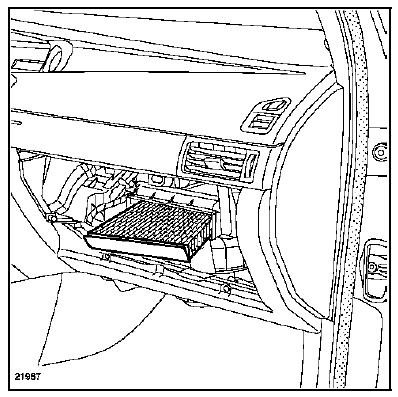

Sortir le filtre à particules.
REPOSE
Procéder en sens inverse de la dépose.
NOTA : pour procéder à l'initialisation du système, consulter le chapitre "Initialisation".
Arbre de localisation de pannes
Problème de
répartition d'air
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec
l'outil diagnostic.
Particularités :
L'action de commande de la répartition d'air ou de la ventilation coupe ...
Interprétation des paramètres
HAUTEUR AVANT
INITIALE
CONSIGNES
Effectuer ce diagnostic après avoir relevé une incohérence dans la
valeur de hauteur
initiale avant.
Particularité : Contact mis et moteur arrêté.
Si la valeur indiquée par le PR004 est incorrecte :
Contr&oci ...
Poulie de pompe
MOTEUR F4R
OUTILLAGE SPECIALISE INDISPENSABLE
Dir. 1083-01 Outil de repose de poulie
DEPOSE
Relever la cote par rapport au bout de l'axe. Extraire la
poulie.
Utiliser la presse avec un extracteur
REPOSE
Emmancher la poulie, outil Dir. 1083-01 jusqu'à
l'obtention de la cote rele ...
