Revue technique Renault Vel Satis: Moteur V4Y

Revue technique Renault Vel Satis / Moteur et périphériques / Alimentation carburant / Contrôle du débit de la pompe d'alimentation / Moteur V4Y

OUTILLAGE SPECIALISE INDISPENSABLE

Mot. 1311-01 - Valise de contrôle de pression d'essence avec manomètre et embouts

Mot. 1311-08 - Raccord pour prise de pression de carburant

MATERIEL INDISPENSABLE

1 éprouvette graduée de 2000 ml

IMPORTANT :

Lors de cette opération, il est impératif :

  • de ne pas fumer et de ne pas approcher d'objet incandescent près de l'aire de travail,
  • de se protéger de projections d'essence dues à la pression résiduelle régnant dans les canalisations,
  • de protéger les zones sensibles à l'écoulement de carburant.

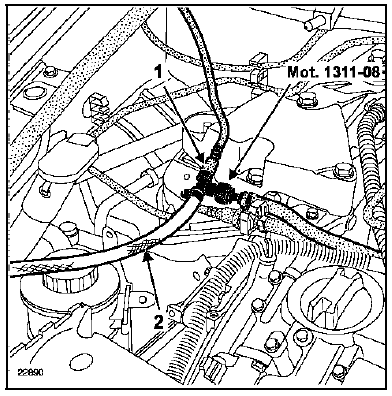

Débrancher le raccord rapide (1) du tuyau d'alimentation.

Adapter sur le raccord rapide (1), le raccord en "T" Mot. 1311-08 puis brancher un tuyau (2) d'une longueur suffisante afin de faire débiter la pompe dans une éprouvette graduée de contrôle.

Faire tourner la pompe à essence en shuntant les

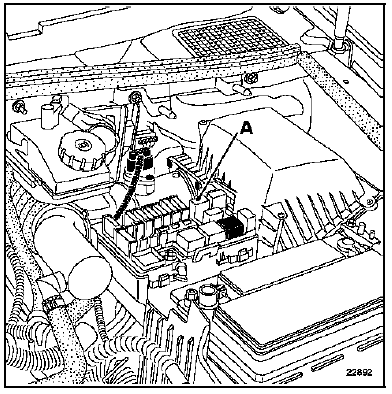

Faire tourner la pompe à essence en shuntant les voies 3 et 5 du relais de pompe à essence (A). En 1 minute le débit de la pompe doit être au minimum, sous une tension de 12 V de 1,3 l.

Débit relevé : 80 à 100 l/h.
