CALCULATEUR
DEPOSE

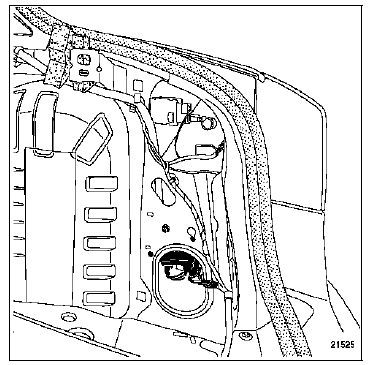

Déposer la garniture intérieure de coffre côté droit (consulter le chapitre "Carrosserie").

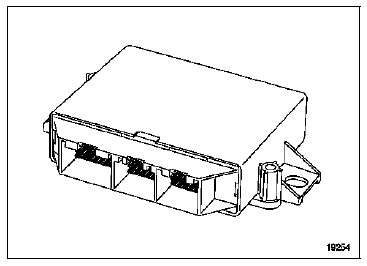

Débrancher les connecteurs du calculateur et dévisser les vis de fixation.
REPOSE
La repose du calculateur ne comporte pas de particularités.
Après remplacement du calculateur, il est impératif de le configurer à l'aide des outils de diagnostic.
A l'aide des outils de diagnostic NXR, Clip ou Optima 5800 :
BRANCHEMENT
NOTA : le connecteur (2) n'est pas utilisé.

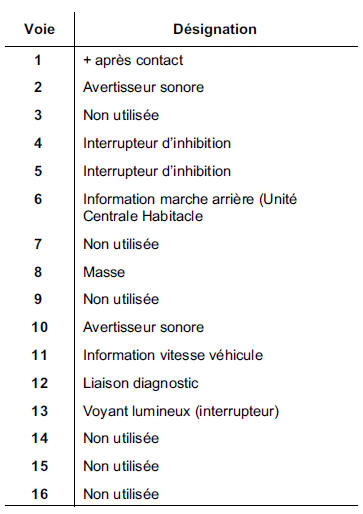

CONNECTEUR 1 (16 voies)

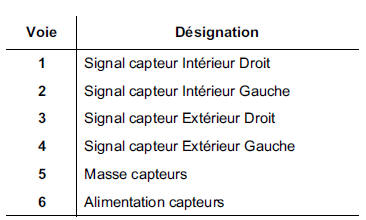

CONNECTEUR 3 (12 voies)
L'inhibition du système peut être effectuée à l'aide de l'outil de diagnostic ou par l'interrupteur.
NOTA : l'information vitesse véhicule n'est pas utilisée.
