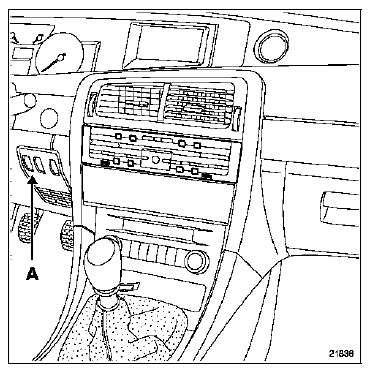

Le système est équipé d'un interrupteur (A) pour inhiber la fonction :

NOTA : ces inhibitions sont visualisables à l'outil de diagnostic.
BRANCHEMENT

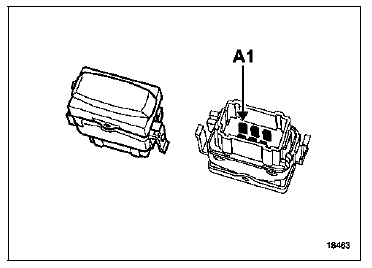

Contrôles au multimètre

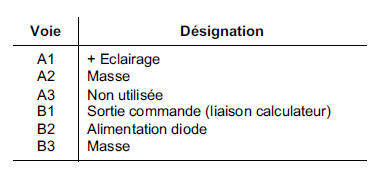

NOTA : la résistance de la lampe d'éclairage est d'environ 30 Ω entre les voies A1 et A2.
Généralités
CalculateurMoteur P9X
Les quatre thermoplongeurs sont situés sur un boîtier
à eau fixé sur la culasse arrière.
Le système a pour but de réchauffer le liquide de
refroidissement.
Les thermoplongeurs sont alimentés sous 12 V par
trois relais. Un relais command ...
Aide
APPARIEMENT DE LA VALVE ET DE SA ROUE
La nécessité d'identifier la roue en défaut, conjointement au fait que le
récepteur ne peut déterminer la position de
la roue émettrice, impose d'apparier chaque capteur à une roue dès la
fabrication ...
Contrôle de la pression
d'alimentation
Moteur F4R
Débrancher le raccord d'arrivée de carburant (1) et y
placer un raccord en "T" (Mot. 1311-08), équipé du
manomètre de contrôle.
ATTENTION :
Prendre garde à la quantité d'essence se trouvant
dans la rampe et le racc ...
