Revue technique Renault Vel Satis: Garniture d'assise

Revue technique Renault Vel Satis / Garnissage et sellerie / Garnissage de sieges avant / Garniture d'assise

DEPOSE

NOTA : la dépose de la garniture d'assise nécessite une dépose partielle de la garniture de dossier.

Déposer :

  • le siège (chapitre 75A.A) (respecter les règles de sécurité),
  • les garnitures inférieures (chapitre 79A.A),
  • la garniture de bas de dossier (chapitre 77A.A),
  • le prétensionneur de ceinture.

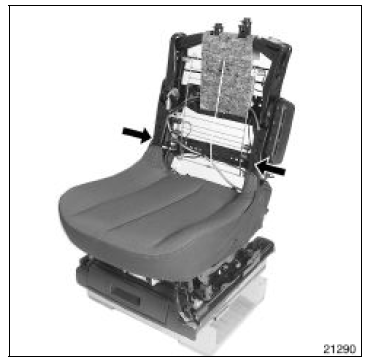

Dégager :

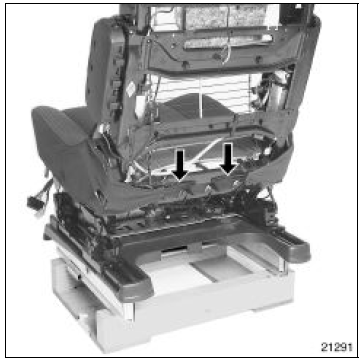

Dégager :

  • les deux élastiques inférieurs,

  • les fixations latérales.

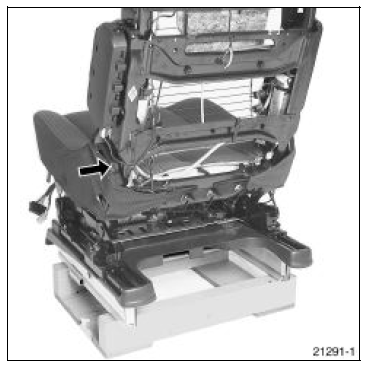

Déposer les élastiques supérieurs.

Déposer les élastiques supérieurs.

Ecarter légèrement la garniture.

Ecarter légèrement la garniture.

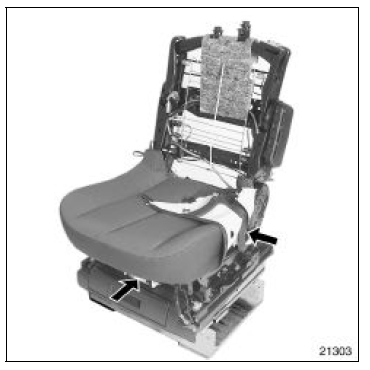

Dégager :

  • les fixations latérales,
  • la fixation inférieure avant.

Débrancher le connecteur de la nappe chauffante.

ATTENTION : dégager la garniture de la mousse, en maintenant les bandes de velcro.

REPOSE

ATTENTION : avant la repose de la garniture d'assise sur la mousse, vérifier le bon collage des bandes de velcro sur la mousse.

Particularités de la repose de la garniture sur la mousse

  1. Aligner la partie arrière de la garniture avec le bord de la mousse.
  2. Agrafer les velcros latéraux (partie arrière).
  3. Coiffer la garniture en partie avant et latérale (en maintenant la partie arrière afin de tendre la garniture).
  4. Agrafer le velcro central.

ADAPTATION DE LA PIECE DU MAGASIN DE

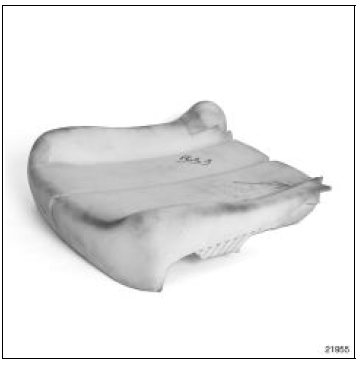

ADAPTATION DE LA PIECE DU MAGASIN DE PIECES DE RECHANGE POUR LE REMPLACEMENT DE LA MOUSSE D'ASSISE D'UN SIEGE MANUEL

Lors du remplacement de la mousse d'assise d'un

Lors du remplacement de la mousse d'assise d'un siège manuel, découper la mousse selon le prémarquage (illustration ci-dessus).
