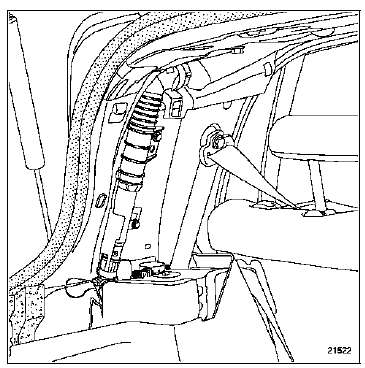

Les ceintures de sécurité arrière (aux places latérales) sont équipées d'enrouleurs pyrotechniques. Pour déposer l'ensemble, il est nécessaire de déposer la garniture de coffre et de custode arrière. Consulter la méthode décrite dans le chapitre "Carrosserie".

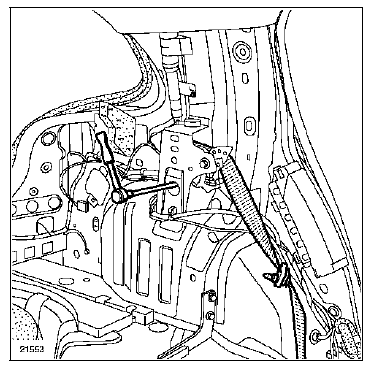

Débrancher le connecteur et le fil de masse et déposer la vis fixation.

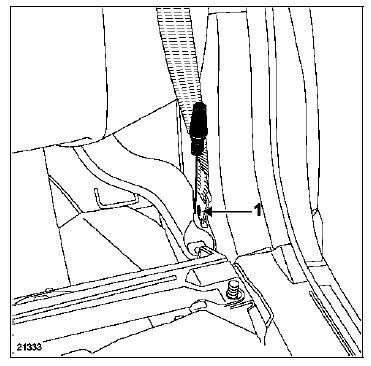

Désolidariser la ceinture de l'assise arrière en appuyant sur le verrou (1).
REPOSE
IMPORTANT : se reporter impérativement au chapitre "Procédure de destruction" pour la mise au rebut d'un enrouleur pyrotechnique non déclenché.
RAPPEL : lors d'un déclenchement des enrouleurs pyrotechniques, certaines pièces doivent impérativement être remplacées. Consulter le chapitre "Précautions pour la réparation".
Respecter le cheminement et les points de fixation du câblage sous siège.
La vis de fixation au couple de 2,1 daN.m.
Après avoir remplacé les pièces défectueuses et rebranché les connecteurs, effectuer un contrôle à l'aide de l'outil de diagnostic.
Si tout est correct, déverrouiller le boîtier électronique d'airbag.
CONNEXION RAPIDE
Lors d'un déclenchement d'enrouleur pyrotechnique de ceintures, la connexion rapide et les ceintures arrières doivent être systématiquement remplacées, si celles-ci étaient attachées. Tout doute sur le port de la ceinture doit se traduire par son remplacement.
DEPOSE
Meuler la tête et chasser le corps du rivet.
REPOSE

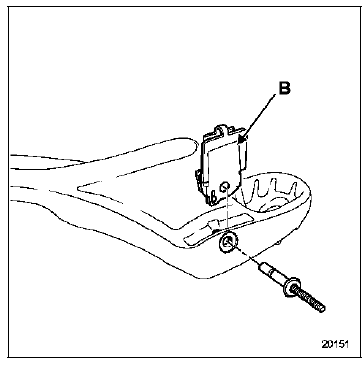

Positionner la connexion (B) dans son logement référence : 82 00 024 242.
Assembler la connexion avec le rivet spécifique référence : 77 01 049 320.
