Revue technique Renault Vel Satis: Fusibles

Revue technique Renault Vel Satis / Equipement électrique / Fusibles

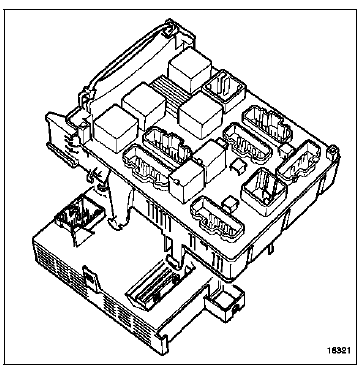

Boîtier Fusibles - Relais

DESCRIPTION

Le boîtier Fusibles-Relais est clippé sur l'Unité Centrale Habitacle dans la planche de bord, côté conducteur.

Lors du remplacement du boîtier Fusibles-Relais, des

Lors du remplacement du boîtier Fusibles-Relais, des fusibles et des shunts sont présents en fonction de l'équipement du véhicule. Il faut impérativement les repositionner à l'identique sur la nouvelle pièce.

DEPOSE

DEPOSE

REMARQUE :

  • dans le cas du remplacement de l'Unité Centrale Habitacle, il est impératif de relever les configurations à l'aide de l'outil de diagnostic,
  • le Boîtier Fusibles - Relais est clippé sur l'Unité Centrale Habitacle. La dépose de l'un entraîne la dépose de l'autre

Débrancher la batterie.

Déposer :

  • la joue de planche de bord côté conducteur,
  • le cache sous la planche de bord,

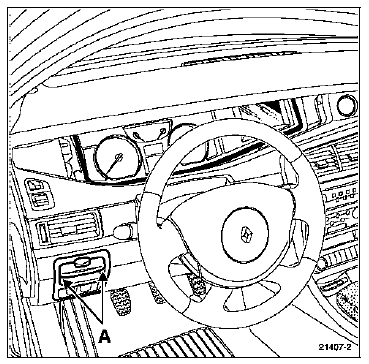

  • la poignée du frein de stationnement automatique fixée par les vis (A),
  • le support de la commande de réglage en site (clippé),

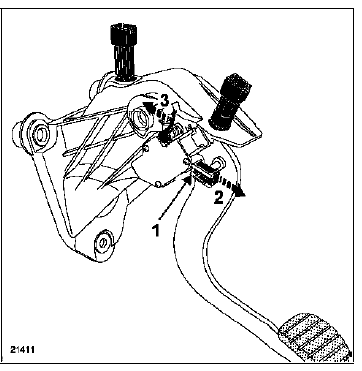

  • le capteur de course de pédale d'embrayage en procédant comme suit :
  • débrancher son connecteur,
  • déverrouiller la partie reliée à la pédale en agissant sur le verrou (1) et la faire coulisser (2),
  • déverrouiller le corps du capteur en agissant sur le verrou (3),

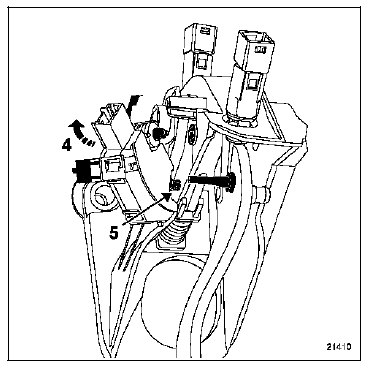

  • basculer le capteur (4) en prenant soin de ne pas casser la patte de fixation inférieur (5).

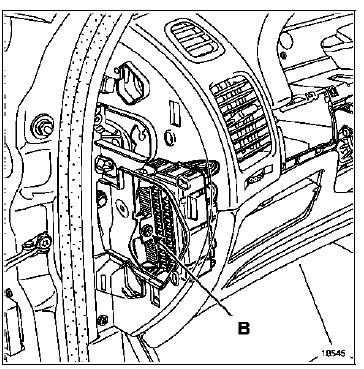

Déposer la vis de fixation (B) de l'Unité Centrale

Déposer la vis de fixation (B) de l'Unité Centrale Habitacle.

Couper le collier plastique (C) maintenant le faisceau.

Couper le collier plastique (C) maintenant le faisceau.

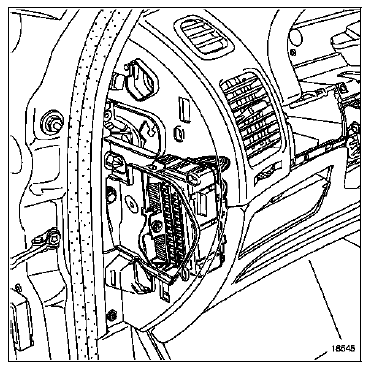

Débrancher les connecteurs de l'Unité Centrale

Débrancher les connecteurs de l'Unité Centrale Habitacle et du Boîtier Fusibles - Relais.

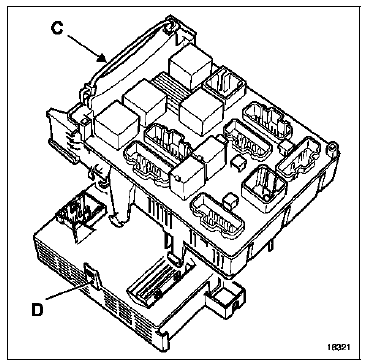

Séparer l'Unité Centrale Habitacle et le Boîtier Fusibles -Relais en appuyant sur les verrous (D).

REPOSE

Positionner sur la nouvelle pièce les relais et shunts comme d'origine.

Respecter le branchement des connecteurs et reposer un collier de grande taille (C) pour maintenir le faisceau en place.

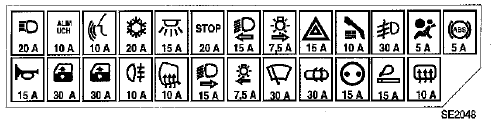

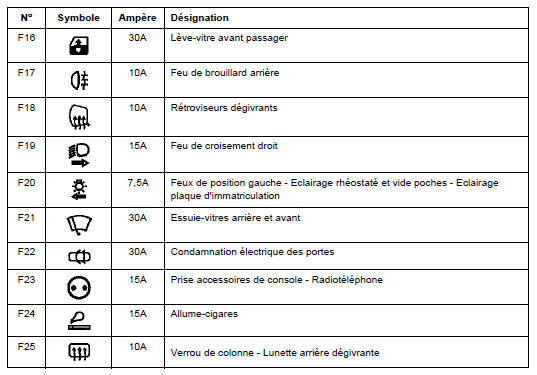

VIGNETTES FUSIBLES

VIGNETTES FUSIBLES

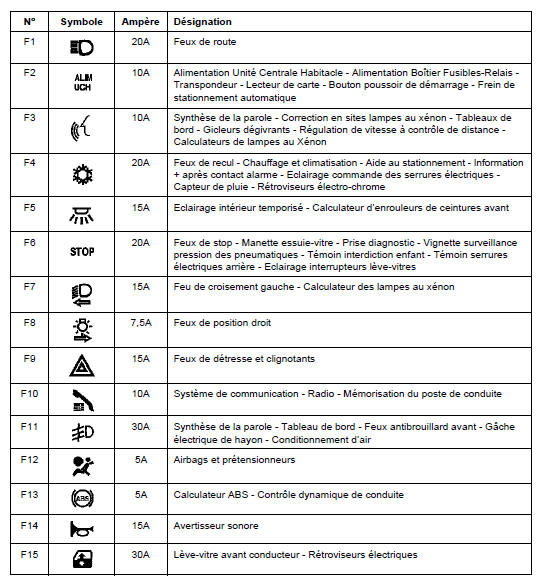

AFFECTATION DES FUSIBLES (SELON LE NIVEAU D'ÉQUIPEMENT)

AFFECTATION DES FUSIBLES (SELON LE NIVEAU D'ÉQUIPEMENT)

Fusible coupe-consommateurs

Fusible coupe-consommateurs

Ce fusible est situé sous le cendrier, dans la console centrale.

N Ampère Désignation
F50 20A Fusible coupe-consommateurs :

Prise diagnostic

Radio

Boîtier contrôle conditionnement d'air

Unité centrale électrique mémorisation des sièges

Combiné montre-température extérieure-affichage radio

Unité centrale électrique aide à la navigation

Unité centrale électrique de pression des pneumatiques

Unité centrale de communication

Raccordement alarme

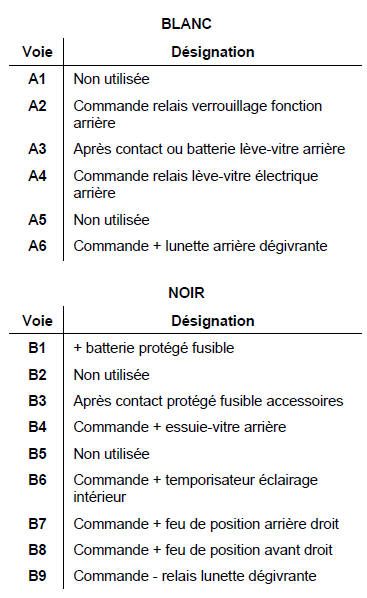

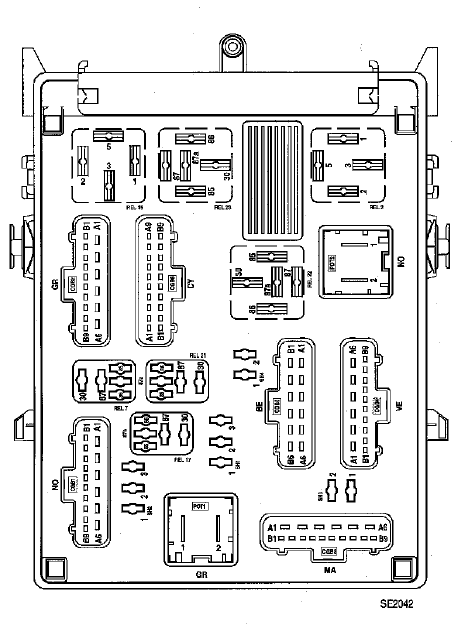

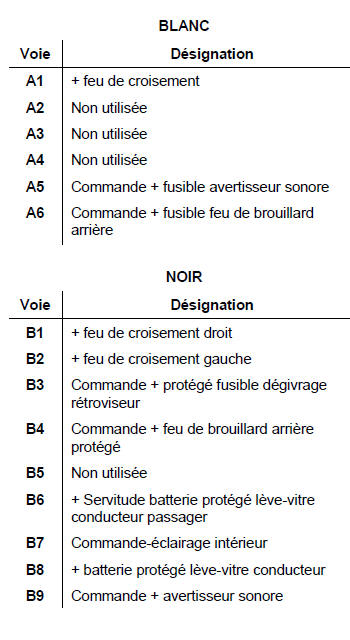

AFFECTATION (SELON LE NIVEAU D'ÉQUIPEMENT)

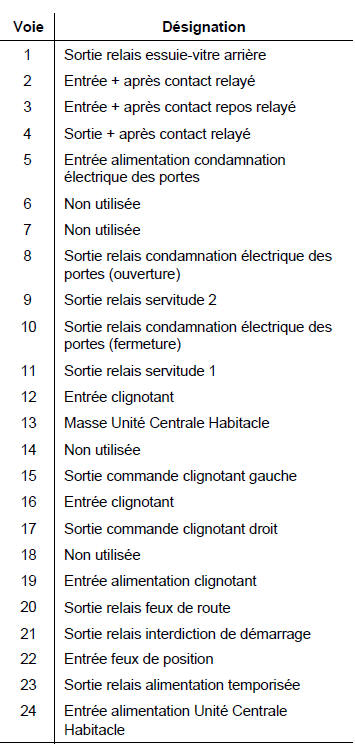

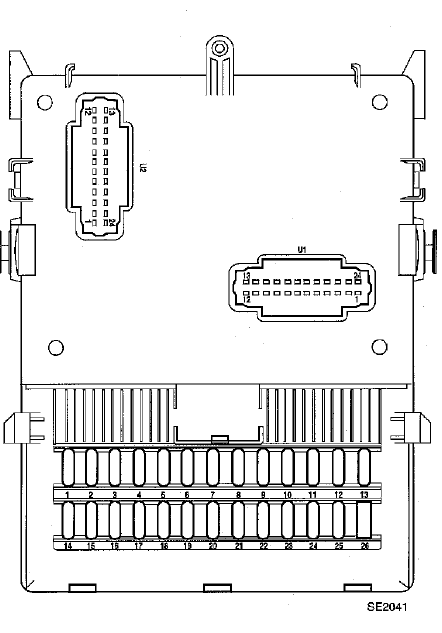

U1 (connecteur 24 voies)

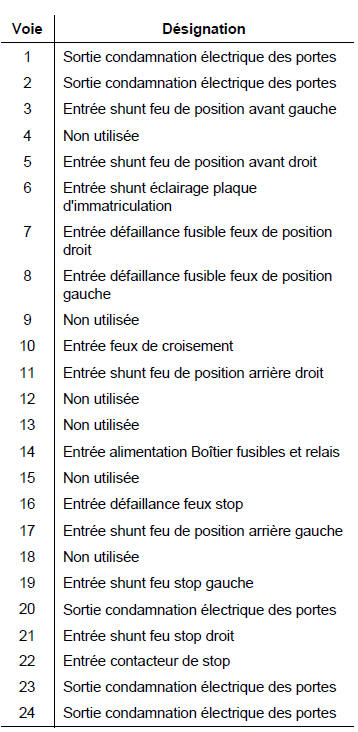

U2 (connecteur 24 voies)

U2 (connecteur 24 voies)

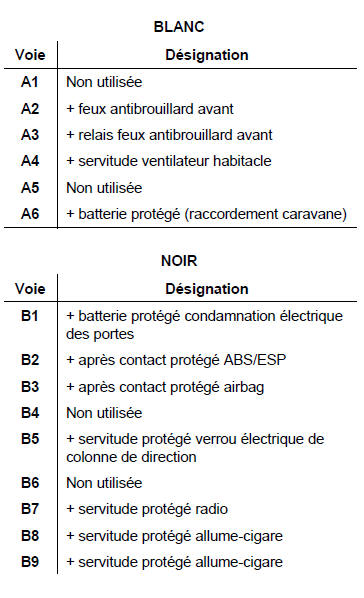

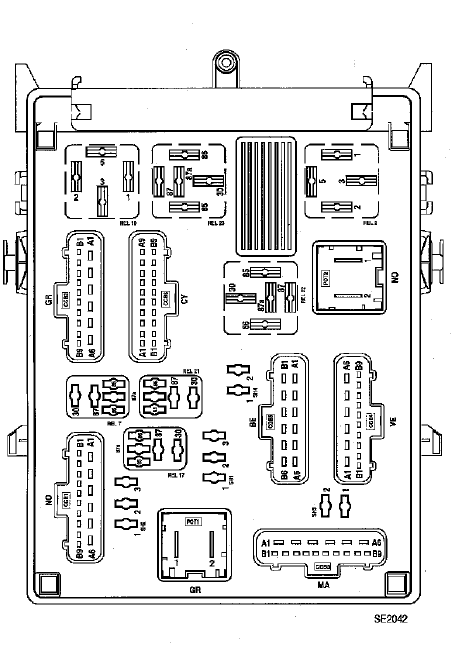

AFFECTATION (SELON LE NIVEAU

AFFECTATION (SELON LE NIVEAU D'ÉQUIPEMENT)

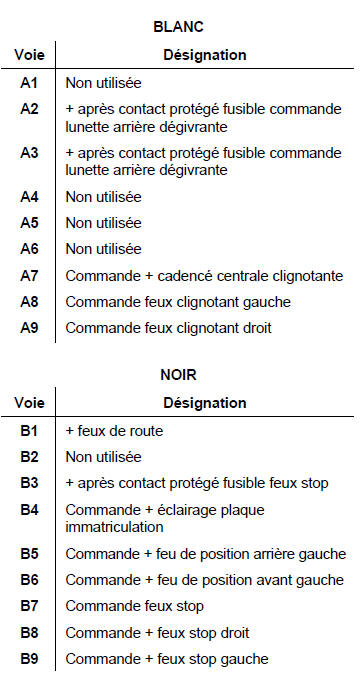

CGB1 (connecteur 15 voies) NOIR

CGB2 (connecteur 15 voies) GRIS

CGB2 (connecteur 15 voies) GRIS

AFFECTATION (SELON LE NIVEAU

AFFECTATION (SELON LE NIVEAU D'ÉQUIPEMENT)

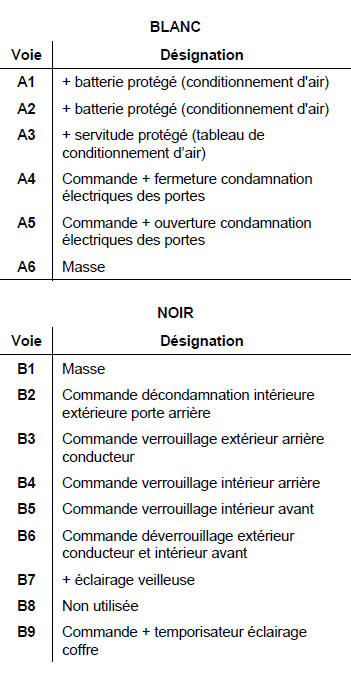

CGB3 (connecteur 15 voies) MARRON

CGB4 (connecteur 15 voies) VERT

CGB4 (connecteur 15 voies) VERT

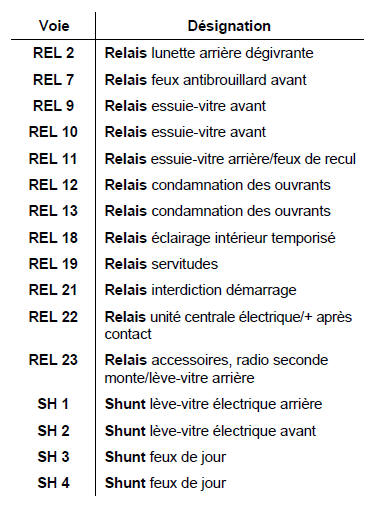

AFFECTATION SELON LE NIVEAU D'EQUIPEMENT

AFFECTATION SELON LE NIVEAU D'EQUIPEMENT

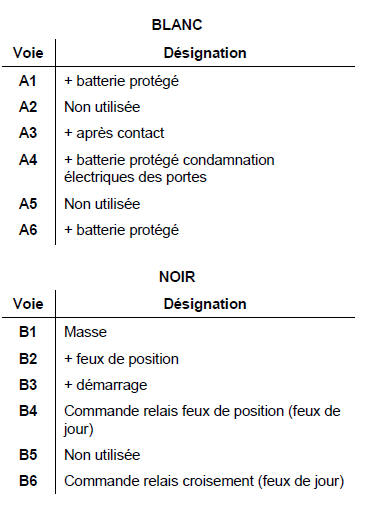

CGB5 (connecteur 12 voies) BLEU

CGB6 (connecteur 18 voies) CRISTAL

CGB6 (connecteur 18 voies) CRISTAL

AFFECTATION (SELON LE NIVEAU

AFFECTATION (SELON LE NIVEAU D'ÉQUIPEMENT)

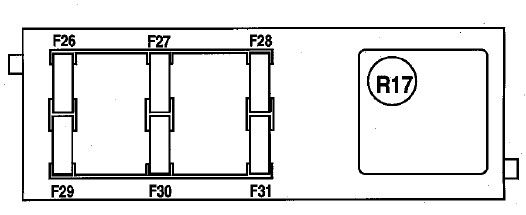

Ce boîtier fusibles est positionné sur le Boîtier Fusibles/Relais.

Ce boîtier fusibles est positionné sur le Boîtier Fusibles/Relais.

Affectation fusibles et relais (selon le niveau d'équipement)

Affectation fusibles et relais (selon le niveau d'équipement)

N Ampère Désignation
F26 30A Fusible prise caravane
F27 30A Fusible toit ouvrant
F28 30A Fusible lève-vitre arrière gauche
F29 30A Fusible lève-vitre arrière droit
F30 5A Fusible capteur angle volant
F31 - Non utilisée
R17   Relais lève-vitre électrique

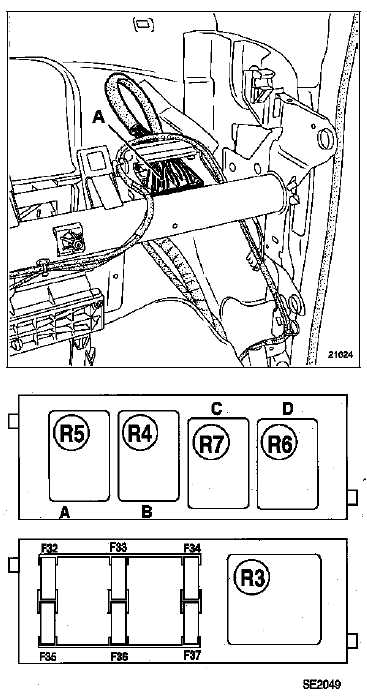

Le Boîtier Fusibles-Relais Option (A) est positionné côté passager au devant du vide-poches.

AFFECTATION FUSIBLES ET RELAIS (SELON LE NIVEAU D'ÉQUIPEMENT)

AFFECTATION FUSIBLES ET RELAIS (SELON LE NIVEAU D'ÉQUIPEMENT)

N Ampère Désignation
F32 - Non utilisée
F33 - Non utilisée
F34 15A Fusible alimentation siège électrique conducteur
F35 20A Fusible sièges chauffants conducteur et passager
F36 20A Fusible siège électrique conducteur
F37 20A Fusible sièges électriques passager
R3   Relais alimentation sièges
R4   Relais veilleuse pour feux de jour
R5   Relais feux de croisement pour feux de jour
R6   Relais pompe lave-projecteurs
R7   Relais de coupure feux stop

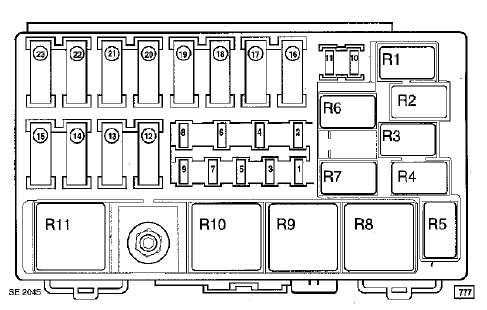

Côté moteur

AFFECTATION FUSIBLES (SELON LE NIVEAU D'ÉQUIPEMENT)

AFFECTATION FUSIBLES (SELON LE NIVEAU D'ÉQUIPEMENT)

N Ampère Désignation
F1 7,5A Fusible boîte de vitesses automatique
F2 10A Fusible chauffage autonome
F3 30A Fusible relais injection
F4 5A-15A Fusible boîte de vitesses automatique
F5 30A Fusible chaudière additionnelle - Relais réchauffeur gazole
F6 10A Fusible calculateur injection - Réchauffeur gazole
F7 - Non utilisée
F8 - Non utilisée
F9 20A Fusible petite vitesse groupe motoventilateur / conditionnement d'air
F10 20A* Fusible calculateur ABS/Contrôle dynamique de conduite
F11 30A Fusible avertisseur sonore
F12 70A Fusible préchauffage diesel
F13 70A Fusible thermoplongeurs
F14 70A Fusible thermoplongeurs
F15 60A Fusible petite et grande vitesse groupe motoventilateur
F16 40A Fusible lave-projecteurs - Relais dégivrage
F17 40A Fusible calculateur ABS/Contrôle dynamique de conduite
F18 70A Fusible habitacle
F19 70A Fusible habitacle
F20 60A Fusible habitacle
F21 60A Fusible alimentation fusible coupe consommateurs
F22 80A Non utilisée
F23 60A Fusible essuie-vitre avant et frein de stationnement automatique

* Cer tains véhicules sont équipés d'un fusible de 30A. En cas de remplacement, mettre en place un fusible de 20A.

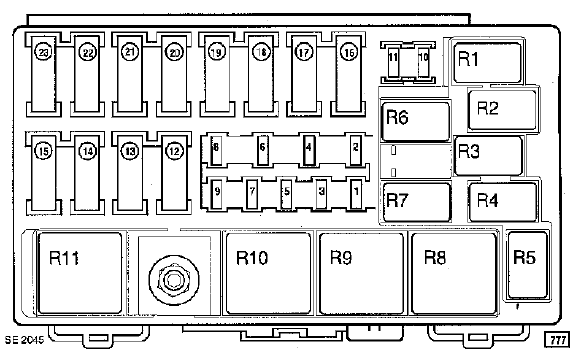

Côté moteur

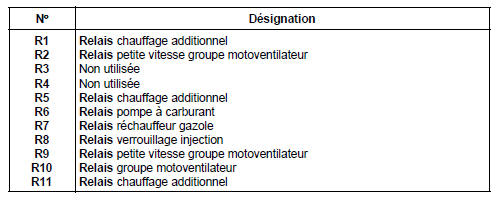

AFFECTATION RELAIS (SELON LE NIVEAU D'ÉQUIPEMENT)

AFFECTATION RELAIS (SELON LE NIVEAU D'ÉQUIPEMENT)

Moteurs F4R - G9T

Moteur V4Y

Moteur V4Y

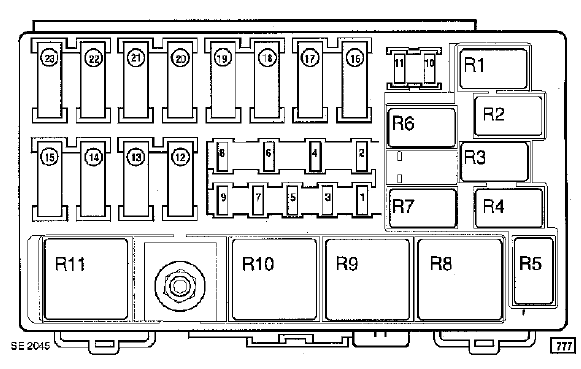

Côté moteur

Côté moteur

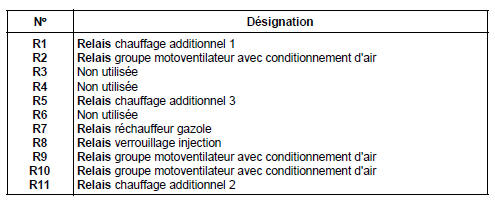

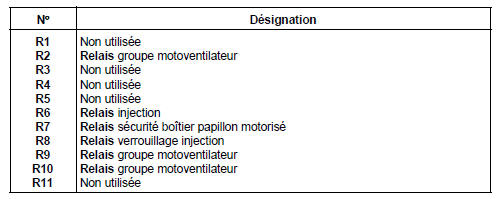

AFFECTATION RELAIS (SELON LE NIVEAU D'ÉQUIPEMENT)

AFFECTATION RELAIS (SELON LE NIVEAU D'ÉQUIPEMENT)

Moteur P9X
