Revue technique Renault Vel Satis: Prétensionneurs avant

Revue technique Renault Vel Satis / Equipement électrique / Airbags et pretensionneurs / Prétensionneurs avant

Les véhicules sont équipés de prétensionneurs de ceinture de sécurité avant :

  • un prétensionneur de boucle (conducteur et passager),
  • un prétensionneur ventral (conducteur) indissociable de la ceinture de sécurité (consulter le chapitre : "Enrouleur de ceinture avant").

DEPOSE

IMPORTANT : avant la dépose d'un élément du système de sécurité, verrouiller le boîtier électronique d'airbag à l'aide de l'outil de diagnostic.

Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (contact mis).

Positionner le siège en position basse et le réglage de la glissière au milieu.

Déposer le siège avec son support (consulter le chapitre "Carrosserie").

RAPPEL : le siège est équipé d'un connecteur automatique qui n'autorise pas d'intervention.

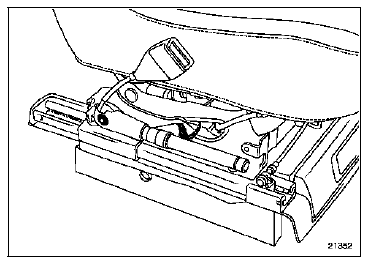

Siège déposé, déposer :

  • le cache en plastique,
  • le connecteur du prétensionneur situé sous le siège avant,
  • l'ensemble prétensionneur.

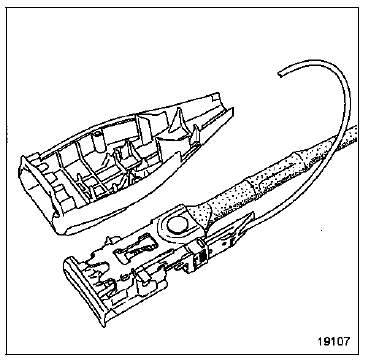

Particularités du connecteur de ceinture

Particularités du connecteur de ceinture

Pour déclipper le connecteur, déposer les vis de fixation des deux demi-coquilles de la boucle.

REPOSE

REPOSE

IMPORTANT : se reporter impérativement au chapitre "Procédure de destruction" pour la mise au rebut d'un prétensionneur non déclenché.

RAPPEL : lors d'un déclenchement des prétensionneurs de ceinture, certaines pièces doivent impérativement être remplacées. Consulter le chapitre "Précautions pour la réparation".

Respecter le cheminement et les points de fixation du câblage sous siège.

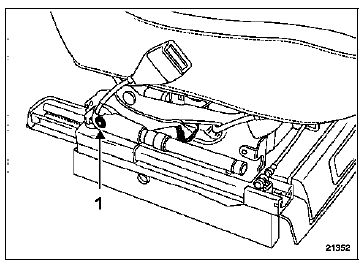

La vis (1) de fixation au couple de 2,1 daN.m.

Avant la repose du siège, contrôler visuellement l'état

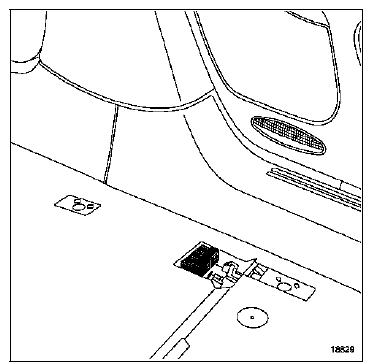

Avant la repose du siège, contrôler visuellement l'état des connecteurs sur la base du siège et sur la caisse.

Consulter le chapitre 88A.

Reposer le siège et respecter le serrage des fixations

Reposer le siège et respecter le serrage des fixations (couple de serrage : 4,4 daN.m).

Après avoir remplacé les pièces défectueuses et rebranché les connecteurs, effectuer un contrôle à l'aide de l'outil de diagnostic.

Si tout est correct, déverrouiller le boîtier électronique d'airbag.
