Revue technique Renault Vel Satis: Cylindre récepteur d'embrayage

Revue technique Renault Vel Satis / Châssis / Commandes d'elements mecaniques / Cylindre récepteur d'embrayage

MOTEURS F4R - G9T

DEPOSE

La dépose du récepteur d'embrayage ne peut s'effectuer qu'après avoir déposé la boîte de vitesses.

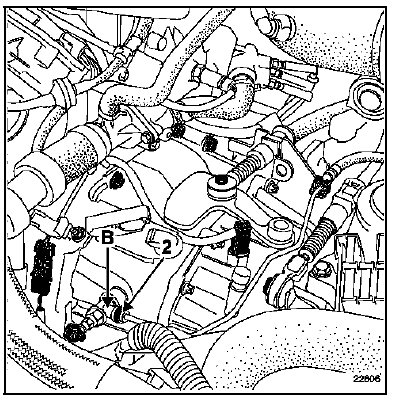

Désaccoupler le tuyau de liaison émetteur-récepteur en dégageant l'agrafe (2) située sur le raccord (B).

Déposer :

Déposer :

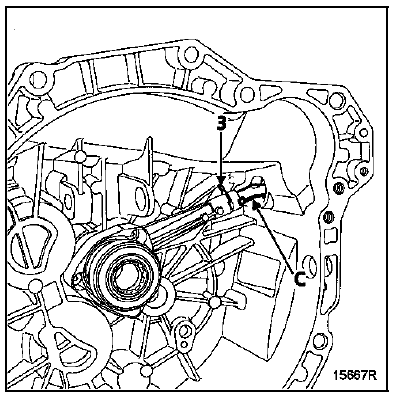

  • le raccord (C) du cylindre récepteur d'embrayage en déposant l'agrafe (3),

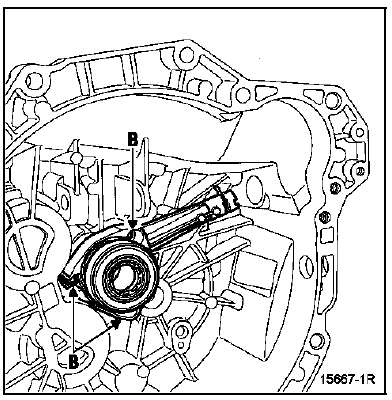

  • les trois vis (B) de fixation du cylindre récepteur d'embrayage puis l'extraire.

ATTENTION : ne jamais faire fonctionner le système

ATTENTION : ne jamais faire fonctionner le système lorsque le récepteur est déposé (même si celui-ci est relié avec la pédale d'embrayage), sous risque d'éjection du piston hydraulique et de la butée du récepteur.

REPOSE

Vérifier l'état des joints.

Procéder en sens inverse de la dépose.

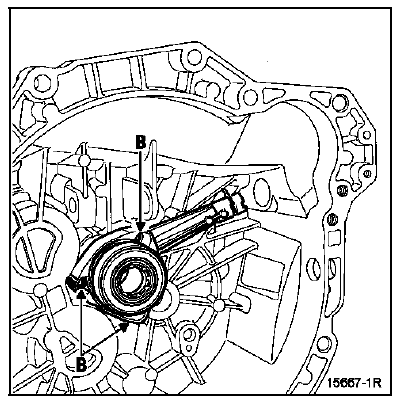

Serrer les deux vis (B) de fixation du récepteur au couple de 0,9 daN.m.

IMPORTANT : pour éviter d'endommager le

IMPORTANT : pour éviter d'endommager le récepteur, ne pas enduire l'arbre de sortie de boîte de vitesses avec de la graisse.

NOTA : pour éviter tout risque de fuite, remplacer le récepteur après l'échange d'un mécanisme d'embrayage.

Ajouter du liquide de frein dans le réser voir.

Purger le circuit hydraulique :

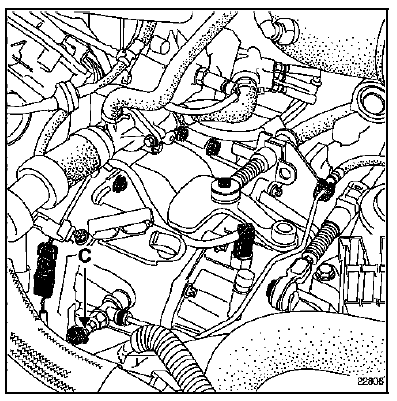

  • brancher sur l'orifice (C) un tuyau relié à un bocal contenant du liquide de frein,
  • installer l'appareil de purge,
  • actionner l'appareil de purge,
  • attendre l'évacuation totale de l'air du circuit hydraulique.

Effectuer la mise à niveau du réservoir de liquide de

Effectuer la mise à niveau du réservoir de liquide de frein.

Vérifier le bon fonctionnement du système d'embrayage.

IMPORTANT : ne pas oublier, après avoir branché la batterie, d'effectuer les apprentissages nécessaires pour que le véhicule fonctionne correctement (consulter le chapitre 80A).
