Direction à gauche MOTEURS F4R-G9T
DEPOSE
Ouvrir le capot et déposer :
Débrancher la batterie.
Déposer :

Dégager :

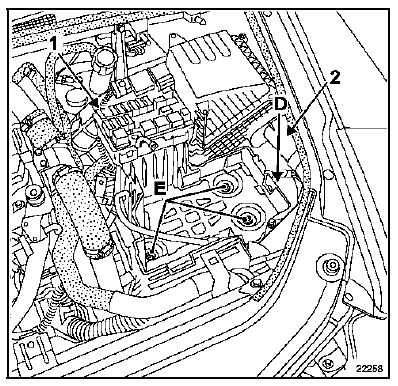

Déposer le support de batterie, vis (E).

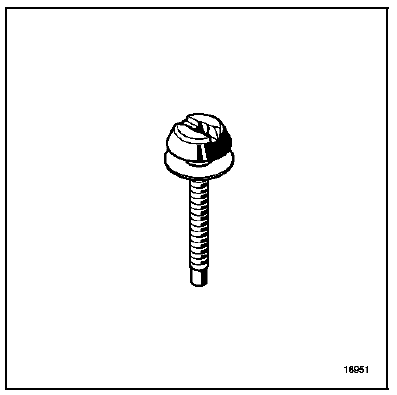

Pour cela, percer les trois vis inviolables à l'aide d'un foret de diamètre 5 mm dans l'axe de la vis.
Déposer la vis à l'aide du Mot. 1372.

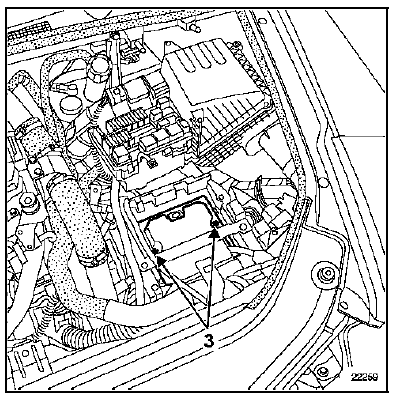

Dégager :

Vidanger le réservoir de liquide de frein à l'aide d'une seringue jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur.

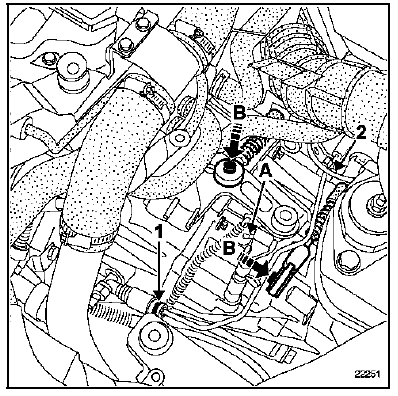

Brancher sur l'orifice (A) un tuyau relié à un bocal.
Ouvrir la vis de purge côté récepteur et actionner deux ou trois fois la pédale d'embrayage à la main (cela permet de vider l'émetteur et le conduit).

Placer un chiffon sous les orifices d'alimentation de l'émetteur. Désaccoupler le tuyau du réservoir de liquide de frein. Placer des bouchons.

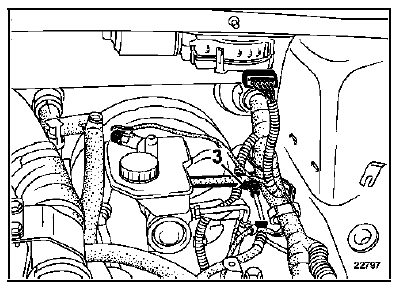

Dégager les agrafes (1, 2 et 3) de maintien du tuyau de liaison émetteur-récepteur sur l'émetteur et le récepteur.

Placer un chiffon sous chaque orifice puis désaccoupler le tuyau.
Extraire délicatement le tuyau de liaison émetteurrécepteur en prenant garde de ne rien endommager.
REPOSE
Vérifier l'état des joints.
Procéder dans le sens inverse de la dépose.
ATTENTION : lors de la repose :
Ajouter du liquide de frein dans le réservoir.
Purger le circuit hydraulique :
Effectuer la mise à niveau du réservoir de liquide de frein.
Vérifier le bon fonctionnement du système d'embrayage.
IMPORTANT : ne pas oublier, après avoir branché batterie, d'effectuer les apprentissages nécessaires pour que le véhicule fonctionne correctement (consulter le chapitre 80A).
Cylindre récepteur d'embrayage
Tuyau d'alimentation émetteur Direction à droite moteur F4RGarniture de dossier
DEPOSE
NOTA : le dégarnissage du dossier 1/3 reste identique
au dossier 2/3.
Déposer le dossier complet (chapitre 76A.B).
Ouvrir partiellement la fermeture à glissière de la
garniture 1/3.
Déposer la fixation des deux dossiers.
Séparer le doss ...
Capteur de course de pédale d'embrayage
DEPOSE
Débrancher :
la batterie,
le connecteur.
Déverrouiller :
la partie reliée à la pédale en agissant sur le verrou
(A) et (1), la faire coulisser,
le corps du capteur en agissant sur le verrou (B).
(2) Basculer le capteur. Prendre soin ...
Interprétation des défauts
ANOMALIE
ELECTRONIQUE INTERNE UCH
DEF : Panne électrique non identifiée.
CONSIGNES
Mettre la carte en butée dans le lecteur.
Changer l'Unité Centrale Habitacle.
APRES
REPARATION
Reconfigurer l'Unité Centrale Habitacle.
CIRCUIT
CONTACTEUR CARTE PRESENT ...
