Revue technique Renault Vel Satis: Garniture de dossier

Revue technique Renault Vel Satis / Garnissage et sellerie / Garnissage de sieges avant / Garniture de dossier

DEPOSE

Déposer :

  • le siège (chapitre 75A.A) (respecter les règles de sécurité),
  • les garnitures inférieures (chapitre 79A.A).

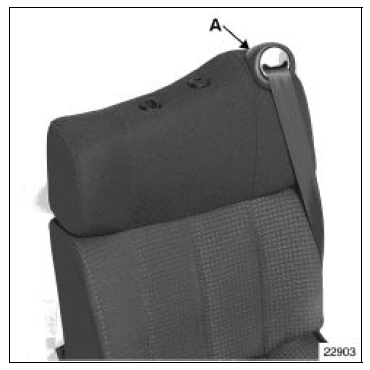

Déclipper :

Déclipper :

  • les caches de guide appui-tête,
  • le cache de ceinture (A),

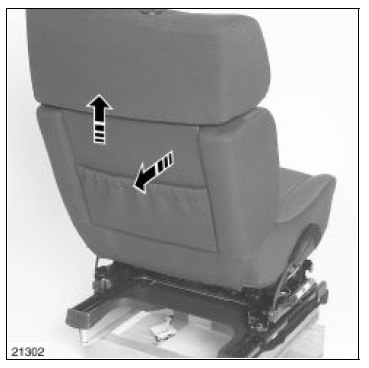

  • la trappe en partie supérieure.

Dégager celle-ci vers le haut.

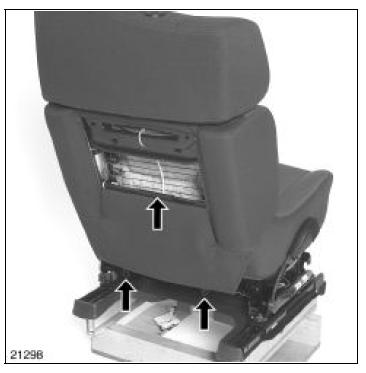

Dégager :

Dégager :

  • les deux élastiques inférieurs,
  • le profil de retenue de coiffe.

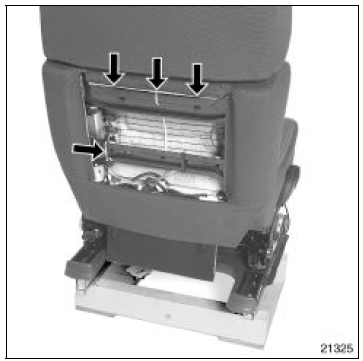

Déclipper les trois agrafes supérieures.

Déclipper les trois agrafes supérieures.

Dégager le crochet.

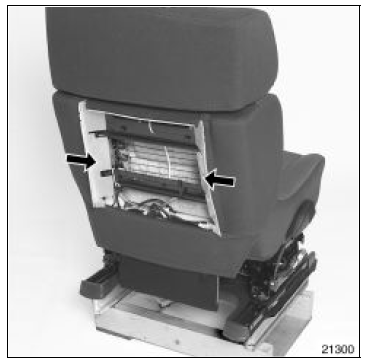

Dégager les deux barrettes latérales arrière de

Dégager les deux barrettes latérales arrière de l'armature.

Dégager :

Dégager :

  • le profil de maintien avant,
  • les deux élastiques inférieurs.

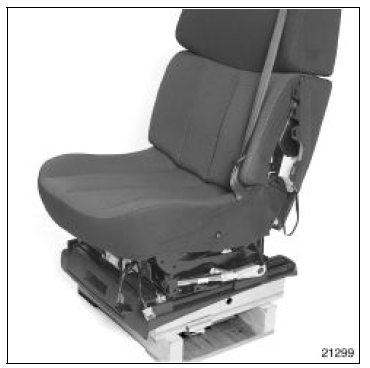

Déposer la vis et le connecteur du prétensionneur.

Déposer la vis et le connecteur du prétensionneur.

Dégager celui-ci de la garniture d'assise.

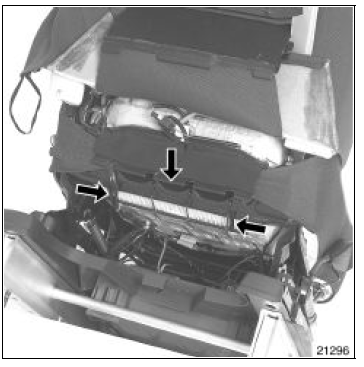

Déclipper la garniture au niveau de l'airbag.

ATTENTION : dégager la garniture de la mousse, en

ATTENTION : dégager la garniture de la mousse, en maintenant les bandes de velcro.

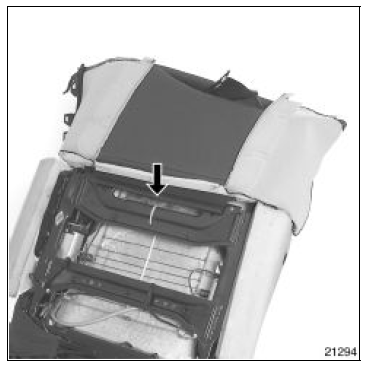

Dégager le profil et les deux élastiques de maintien

Dégager le profil et les deux élastiques de maintien supérieurs.

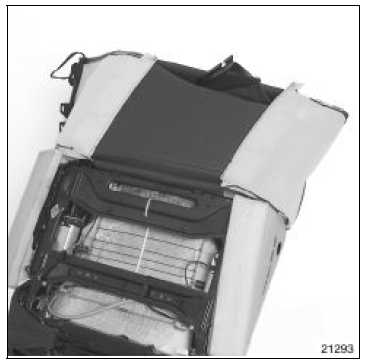

Déposer l'ensemble "garniture-mousse" de haut de dossier, en prenant soin de ne pas détériorer la garniture au niveau des guides d'appui-tête et de l'enrouleur de ceinture.

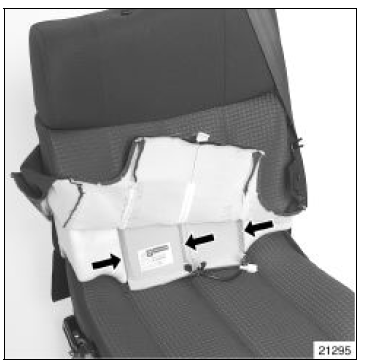

Déposer la mousse de bas de dossier et le connecteur de la nappe chauffante.

REPOSE

ATTENTION : avant la repose de la garniture de dossier, vérifier le bon collage des bandes de velcro sur la mousse de bas de dossier.

Positionner la mousse de bas de dossier et brancher le connecteur de la nappe chauffante.

Retourner la garniture et la chausser sur la mousse de

Retourner la garniture et la chausser sur la mousse de haut de dossier ; positionner l'ensemble "moussegarniture" sur l'armature en prenant soin d'engager la ceinture de sécurité dans l'orifice prévu à cet effet.
