Revue technique Renault Vel Satis: Tubes intermédiaires d'échappement

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Tubes intermédiaires d'échappement

Moteur P9X

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Déposer les caches moteur.

Débrancher la batterie.

Tube intermédiaire collecteur - turbocompresseur avant

Procéder à la dépose du turbocompresseur (voir opération concernée au chapitre 12B Suralimentation "Turbocompresseur").

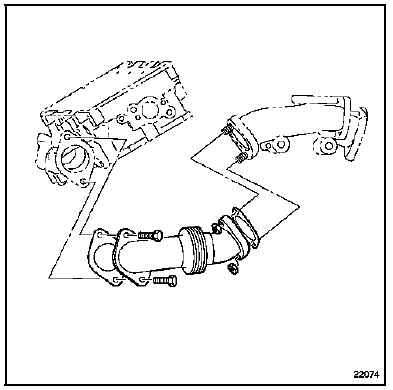

A l'établi, déposer le tube intermédiaire collecteur - turbocompresseur avant.

Tube intermédiaire collecteur - turbocompresseur

Tube intermédiaire collecteur - turbocompresseur arrière

Dégrafer puis dégager le boîtier relais sur le côté.

Déposer :

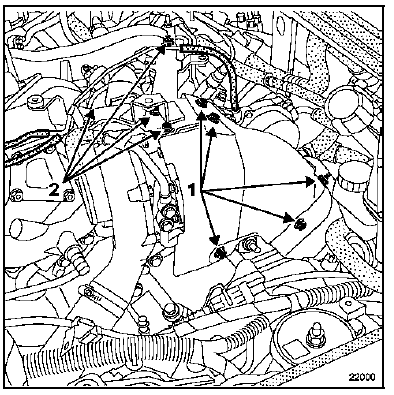

  • les fixations (1) de l'écran thermique sur le turbocompresseur,
  • les fixations (2),
  • le support sur le turbocompresseur. Pour cela débrancher les différents tuyaux pneumatiques,
  • l'écran thermique.

Déposer :

Déposer :

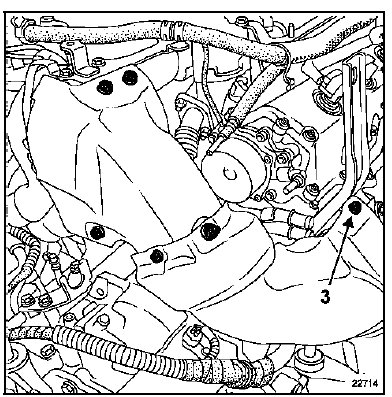

  • la fixation (3) de l'écran thermique du précatalyseur,
  • l'écran thermique,

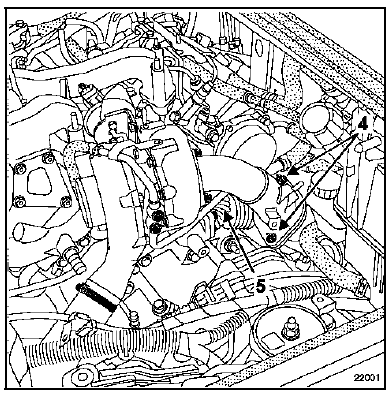

  • les fixations (4) de tube de descente d'échappement,
  • le tube de recirculation des gaz d'échappement (5),

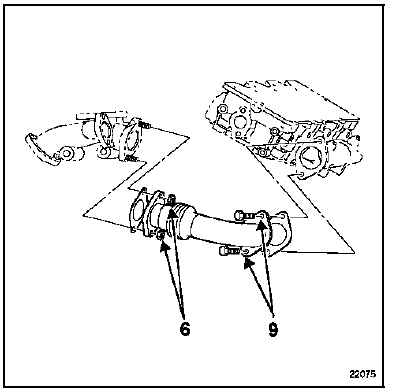

  • les fixations (6) du tube intermédiaire collecteur - turbocompresseur sur le collecteur de turbocompresseur.

Sous le véhicule

Sous le véhicule

Déposer :

  • la protection sous le moteur,
  • le catalyseur.

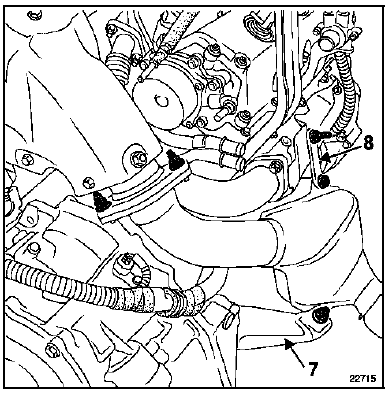

Dégager le précatalyseur sur le côté. Pour cela déposer la béquille (7) et la patte de fixation (8) du précatalyseur.

Débrancher les connecteurs électriques de

Débrancher les connecteurs électriques de l'alternateur.

Déposer :

  • l'écran thermique du collecteur d'échappement,
  • les fixations (9) du tube intermédiaire collecteur - turbocompresseur sur le collecteur.

Par le dessus déposer le tube intermédiaire collecteur-turbocompresseur.

REPOSE

REPOSE

Remplacer impérativement tous les joints d'échappement.

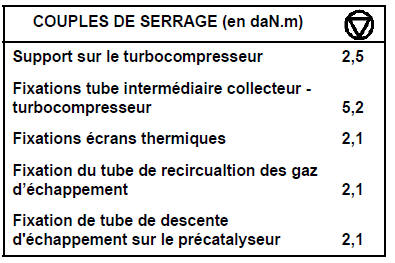

Reposer le tube intermédiaire collecteur - turbocompresseur avant à l'établi, puis serrer les fixations au couple prescrit.

Pour les autres opérations de repose procéder dans le sens inverse de la dépose.
