Revue technique Renault Vel Satis: Sonde de température extérieure
La sonde extérieure a pour but d'informer de la température externe au véhicule.
C'est une thermistance à coefficient de température négatif.
SITUATION
La sonde se situe dans le rétroviseur gauche.
DEPOSE
Déposer :
- les deux coquilles du rétroviseur extérieur (voir chapitre 56A : "Méthode dépose rétroviseurs extérieurs"),
- la glace du rétroviseur (voir chapitre 56B : "Méthode dépose vitre de rétroviseur"),

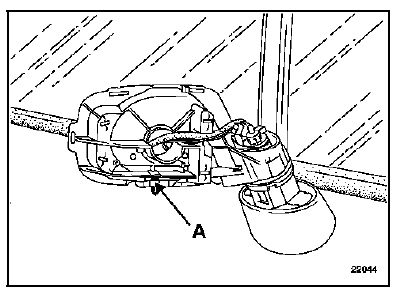

- la sonde à l'aide d'un tournevis plat et pousser en (A).

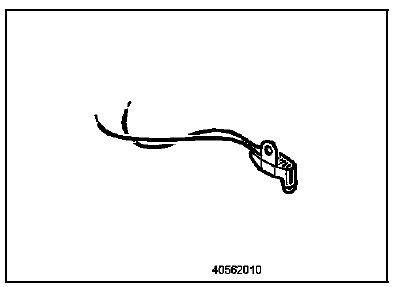

La sonde de température s'extrait par le bas.
Sectionner le câblage de la sonde.
REPOSE
Réaliser une épissure avec la nouvelle sonde.

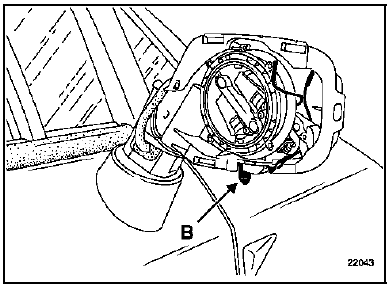

Positionner la sonde de température par le bas et, à l'aide d'un tournevis plat, pousser en (B).
Procéder en sens inverse de la dépose.
