Revue technique Renault Vel Satis: Glissières de siège

Revue technique Renault Vel Satis / Garnissage et sellerie / Armatures et glissieres de sieges avant / Glissières de siège

DEPOSE

Déposer :

  • le siège complet (chapitre 75A.A) (respecter les règles de sécurité),
  • le garnissage de dossier (chapitre 77A.A),
  • le garnissage d'assise (chapitre 77A.B),
  • le câblage.

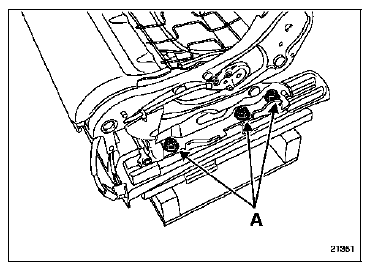

Déposer les vis (A) et séparer l'armature des

Déposer les vis (A) et séparer l'armature des glissières.

PARTICULARITE POUR LA VERSION ELECTRIQUE

A l'aide d'une batterie et d'un câblage adapté

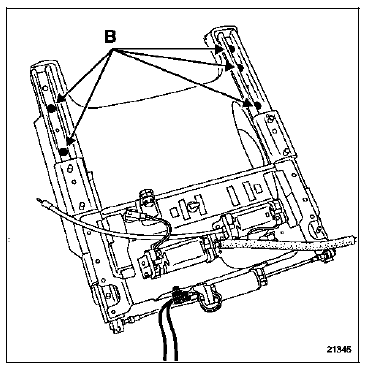

A l'aide d'une batterie et d'un câblage adapté (fabrication locale), actionner le moteur pour avancer la platine et accéder aux vis (B).

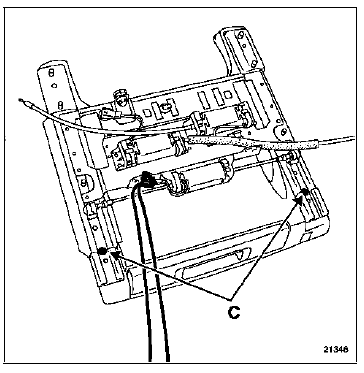

Actionner le moteur pour reculer la platine et accéder

Actionner le moteur pour reculer la platine et accéder aux vis (C).

Solution lorsque le moteur de glissières ne fonctionne plus

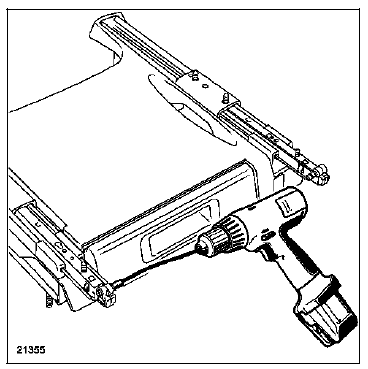

A l'aide d'une "visseuse-dévisseuse" et un des câbles

A l'aide d'une "visseuse-dévisseuse" et un des câbles du moteur, reculer ou avancer les glissières pour accéder aux fixations.

Dégager l'ensemble "glissière-platine".

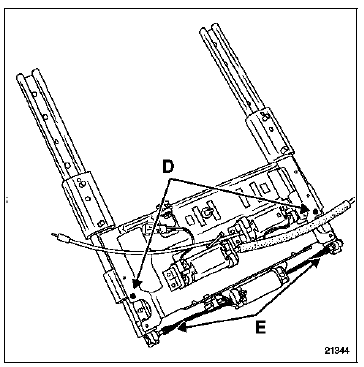

Dégager :

Dégager :

  • les deux rivets (D),
  • les deux gaines (E).

REPOSE

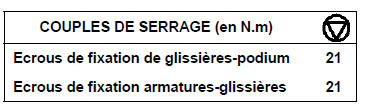

IMPORTANT : respecter l'ordre de serrage des fixations "glissières-podium".

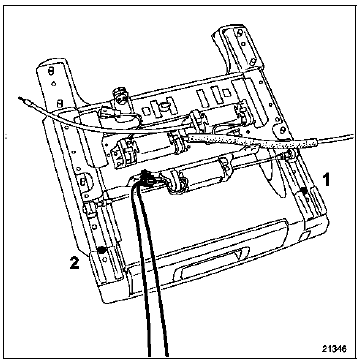

Reculer la platine moteur et visser en (1) puis (2).

Reculer la platine moteur et visser en (1) puis (2).

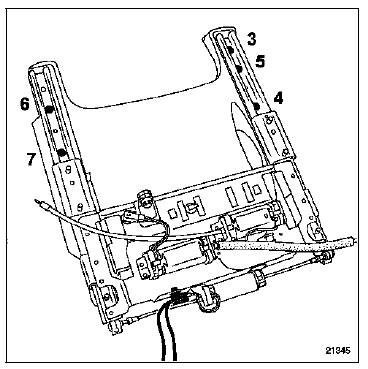

Avancer au maximum la platine moteur et suivre

Avancer au maximum la platine moteur et suivre l'ordre de serrage.
