Revue technique Renault Vel Satis / Garnissage et sellerie / Armatures et glissieres de sieges avant / Moteurs de siège

IMPORTANT : avant la dépose des moteurs, il est conseillé de bien mémoriser le sens de montage afin d'éviter tout inversement lors de la repose (exemple : sortie des alimentations).

DEPOSE DES MOTEURS DE HAUT ET DE BAS DE DOSSIER

Déposer :

  • le siège (chapitre 75A.A) (respecter les règles de sécurité),
  • la garniture de dossier (chapitre 77A.A),

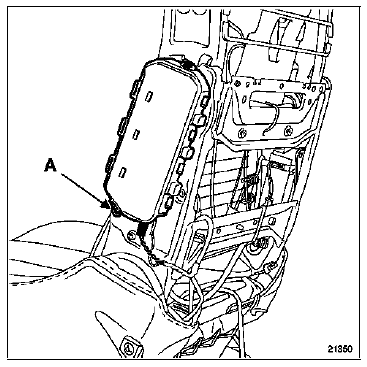

  • le rivet (A), puis dégager l'airbag.

Déclipper :

Déclipper :

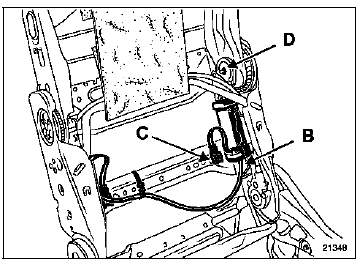

  • la gaine (B),
  • le connecteur de l'agrafe (C).

Dégager la rondelle (D) et retirer l'axe.

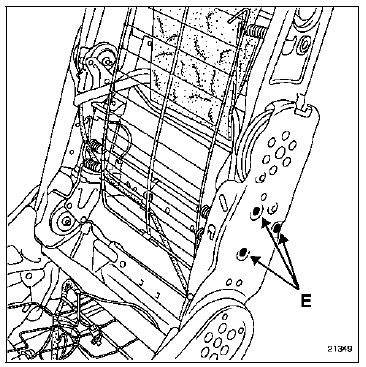

Déposer les trois rivets (E), puis dégager légèrement

Déposer les trois rivets (E), puis dégager légèrement le moteur vers le bas afin d'accéder aux deux rivets inférieurs.

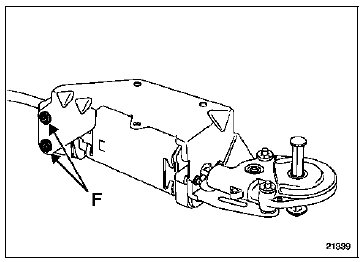

Déposer les rivets (F) ; dégager le moteur, puis

Déposer les rivets (F) ; dégager le moteur, puis dégager le support.

REPOSE

Positionner l'ensemble "suppor t-engrenage" sur l'armature puis reposer le moteur sur le support.

NOTA : les rivets (F) doivent être reposés dans le sens inverse (tête côté support plastique).

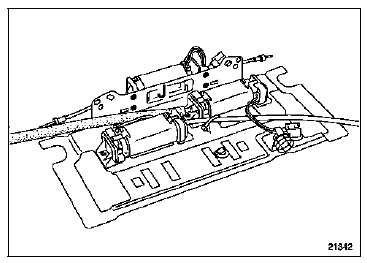

PARTICULARITES DES MOTEURS DE LA PLATINE

DEPOSE

Déposer :

  • le siège (chapitre 75A.A), (respecter les règles de sécurité),
  • la garniture de dossier et d'assise (chapitre 77A),
  • l'armature du siège (chapitre 75A.B),
  • les deux rivets de la platine.

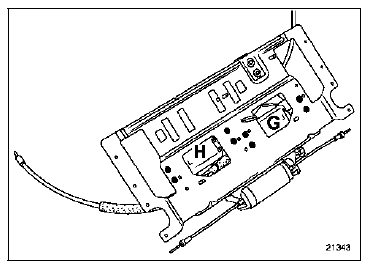

  • les rivets (G) ; dégager le moteur de réglage en hauteur,
  • les rivets (H) et retirer le moteur de réglage genoux,

  • les rivets (J) ; dégager le moteur de glissières.
