Revue technique Renault Vel Satis: Siège complet

Revue technique Renault Vel Satis / Garnissage et sellerie / Armatures et glissieres de sieges avant / Siège complet

IMPORTANT : avant la dépose du siège, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic.

Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées et le témoin airbag au tableau de bord s'allume.

ATTENTION : il est interdit de manipuler les systèmes pyrotechniques (prétensionneurs ou airbag) près d'une source de chaleur ou d'une flamme, il y a risque de déclenchement.

DEPOSE

Mettre le véhicule sur un pont élévateur.

Déposer l'appui-tête (incliner légèrement le dossier).

Régler :

  • le siège en position avancée,
  • l'assise en position basse.

Protéger le bas de marche et les moquettes.

Pour le stockage et/ou une intervention, prévoir un

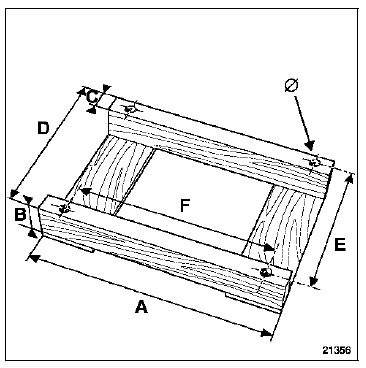

Pour le stockage et/ou une intervention, prévoir un support en bois de fabrication local suivant le dessin.

A = 550 mm

B = 80 mm

C = 45 mm

D = 390 mm

E = 345 mm

F = 465 mm

= 20 mm

Déposer :

Déposer :

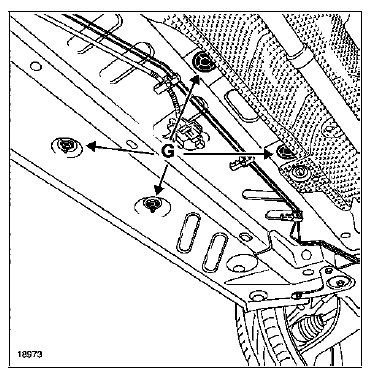

  • les deux obturateurs et les quatre fixations sous caisse (G),
  • le siège (deux opérateurs).

REPOSE (deux opérateurs)

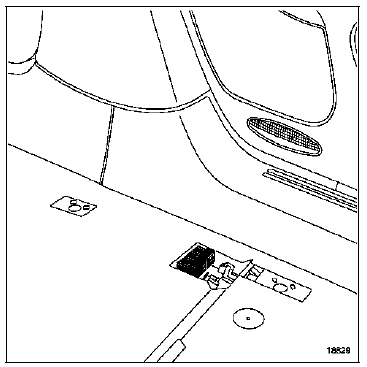

IMPORTANT : avant la repose du siège, contrôler

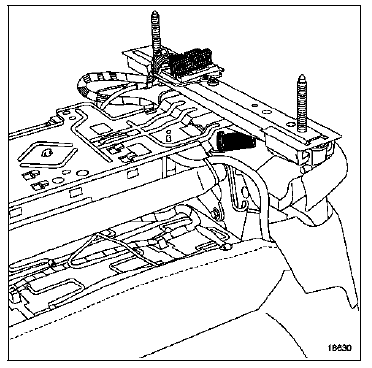

IMPORTANT : avant la repose du siège, contrôler visuellement l'état des connecteurs sur l'armature du siège et sur la caisse.

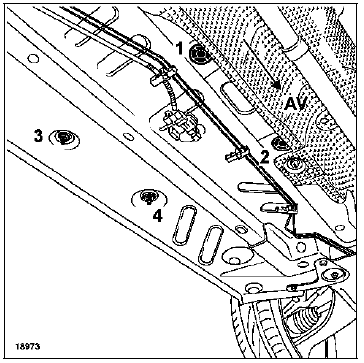

ATTENTION : il est impératif de respecter l'ordre de

ATTENTION : il est impératif de respecter l'ordre de serrage du siège.

A l'aide de l'outil de diagnostic, déverrouiller le boîtier

A l'aide de l'outil de diagnostic, déverrouiller le boîtier électronique et effectuer un contrôle de sécurité.
