Revue technique Renault Vel Satis: Capteur d'humidité

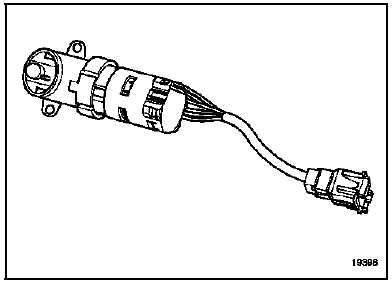

Le capteur d'humidité se situe dans la micro-turbine.
Le capteur mesure l'humidité de l'habitacle.
C'est un capteur à effet capacitif, la capacité résistive évolue en fonction de l'humidité.
SITUATION
Le capteur se situe dans le plafonnier.
DEPOSE

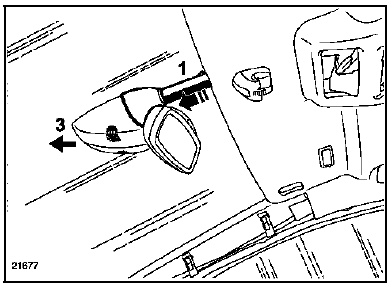

Déposer :
- la coquille supérieure en (1),
- la coquille inférieure (3) (voir chapitre 58A : "Méthode rétroviseur intérieur"),
- les deux vis de fixation de la micro-turbine situées à l'intérieur de la coquille (3),
- l'ensemble de la micro-turbine.
Débrancher la connectique.
REPOSE
Procéder en sens inverse de la dépose.
Sonde de température extérieure
La sonde extérieure a pour but d'informer de la
température externe au véhicule.
C'est une thermistance à coefficient de température
négatif.
SITUATION
...
Capteur d'ensoleillement
Le capteur solaire informe le calculateur pour corriger
le débit d'air aux aérateurs suivant le rayonnement
solaire.
SITUATION
Le capteur se situe sur le centre de la planche de bord ...
