Manuel du conducteur

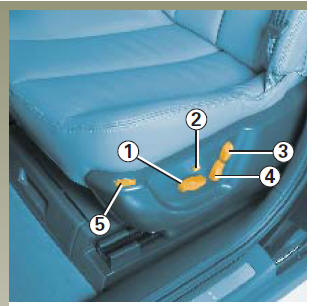

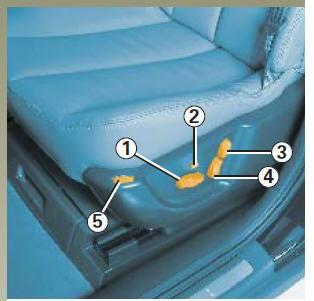

Les contacteurs 1, 3 et 4 reproduisent la forme du siège : le contacteur 1 sert aux réglages de l'assise et les contacteurs 3 et 4 servent aux réglages du dossier.
Pour les véhicules qui en sont équipés, le bouton 2 sert à mémoriser la position de conduite choisie. Il est possible de mémoriser une position de conduite par carte RENAULT.
Le système fonctionne :
Pour des raisons de sécurité, effectuez ces réglages voiture à l'arrêt.
Réglages de l'assise : contacteur 1
Pour avancer
Actionnez-le vers l'avant.
Pour reculer
Actionnez-le vers l'arrière.
Pour rehausser
Levez l'arrière du contacteur.
Pour abaisser
Baissez l'arrière du contacteur.
Pour incliner
Levez ou baissez l'avant du contacteur.
Pour ne pas gêner l'efficacité
des ceintures de
sécurité, nous vous conseillons
de ne pas trop
incliner les dossiers de siège en
arrière. Veillez au bon verrouillage des dossiers de siège. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation. |
Réglages du dossier
Réglages du dossier
Pour incliner le haut de dossier : Actionnez le contacteur 3 vers l'avant ou l'arrière.
Pour incliner le dossier complet : Actionnez le contacteur 4 vers l'avant ou l'arrière.
Sièges chauffants
Contact mis, actionnez le contacteur 5. Un témoin s'allume sur le tableau de bord.
Le système, qui est thermostaté, détermine si le chauffage est nécessaire ou pas.
Pour des raisons de sécurité,
effectuez ces réglages
voiture à l'arrêt. Pour ne pas gêner l'efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers de siège en arrière. Veillez au bon verrouillage des dossiers de siège. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation. |
Multiplexage
Description
DESCRIPTION
Les calculateurs des véhicules étant de plus en plus
puissants, ils effectuent des calculs de plus en plus
complexes. Pour cela, ils doivent acquérir des
informations soit par un capteur, soit par un autre
calculateur.
Le réseau multiplex& ...
Bras supérieur
OUTILLAGE SPECIALISE INDISPENSABLE
Sus. 1656 Outil de compression de ressort
MATERIEL INDISPENSABLE
Vérin d'organes
DEPOSE
Mettre en place le véhicule sur un pont à deux
colonnes.
Arrimer le véhicule sur le pont à l'aide de sangles de
sécurit&e ...
Interprétation des défauts
ANOMALIE
ELECTRONIQUE INTERNE UCH
DEF : Panne électrique non identifiée.
CONSIGNES
Mettre la carte en butée dans le lecteur.
Changer l'Unité Centrale Habitacle.
APRES
REPARATION
Reconfigurer l'Unité Centrale Habitacle.
CIRCUIT
CONTACTEUR CARTE PRESENT ...
